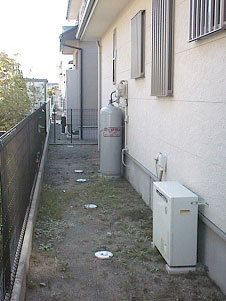

施工前の様子。
手前がガス給湯器。


エコキュートの設置する場所を決めます。
・タンクユニットは背も高いので、窓を塞がないように
・パッと見、広くて何処でも置けそうですが“窓”と“下水道の枡”を避けて設置するにはギリギリのスペース
・配管の距離が長くなると蛇口からお湯が出るのに時間がかかる

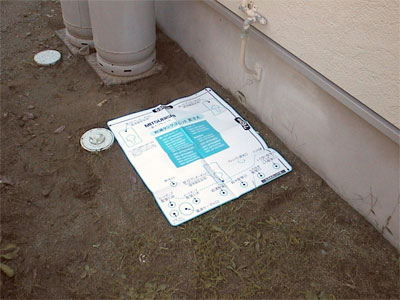

そんな諸々な条件をクリアする場所を型紙を置いて確認します。

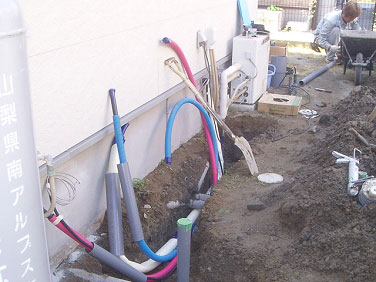

配管ルートを決めた後、それを基に配管を布設していきます。

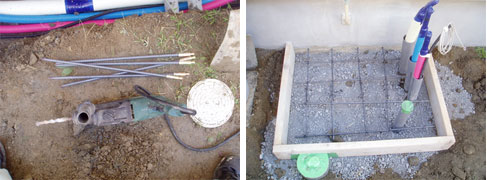

アンカー付き鉄筋を建物基礎に（写真左）
エコキュート用のコンクリート基礎が傾かないようにアンカー付きの鉄筋を建物の基礎に打ち込みます。
370リットルのタンクでも水が入ると450キロぐらいになるので、念には念を入れます。

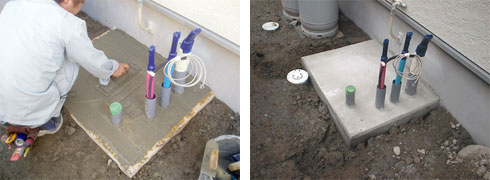

エコキュート用基礎 コンクリート打設
“カラ練り”を生コン屋さんから貰い現地にて、練り型枠へ流し込みます。
丹念に仕上げ、キレイな仕上がりになりました。


エコキュートのタンクユニット設置

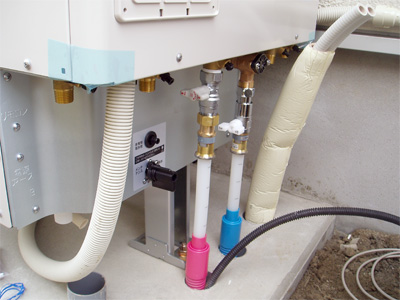

コンクリート基礎の上にエコキュートのタンクユニットを設置して給水と給湯配管を接続しました。
青が水、ピンクがお湯です。
どちらの配管にも逆止弁付きのバルブを取り付けました。

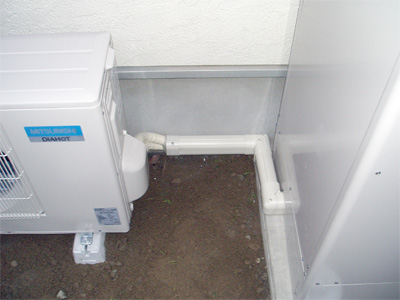

各種配管を接続していき、化粧カバーなどで見栄えにも気を配り仕上げます。


エコキュートのタンクユニットの配管接続

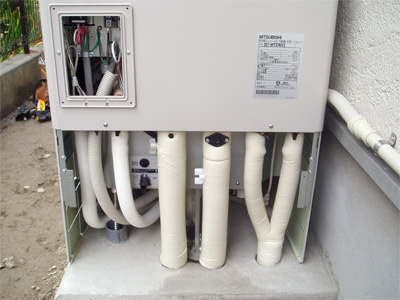

全ての配管を接続して凍結防止ヒーターを施し保温しました。
電源配線、リモコン線も接続しました。
タンクの下はこんな感じに仕上がります。

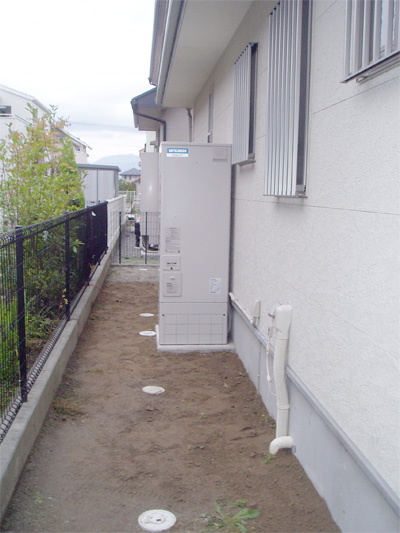

エコキュート用のブレーカー、各種リモコンも設置してすべての工事が完了しました！
