エアコンの入れ替え工事です。今回の室外機は
屋根置き台設置です。

　

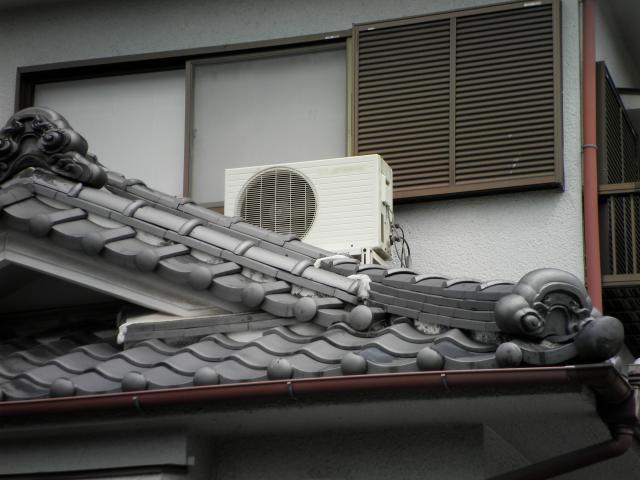

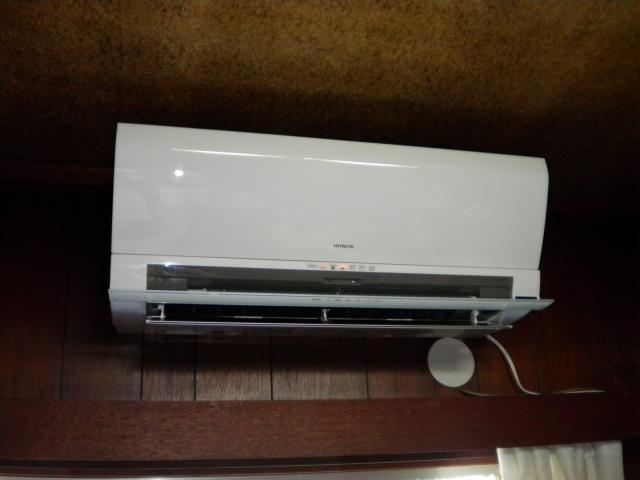

取替え前のエアコンです。室外機は屋根上に設置されています。

　

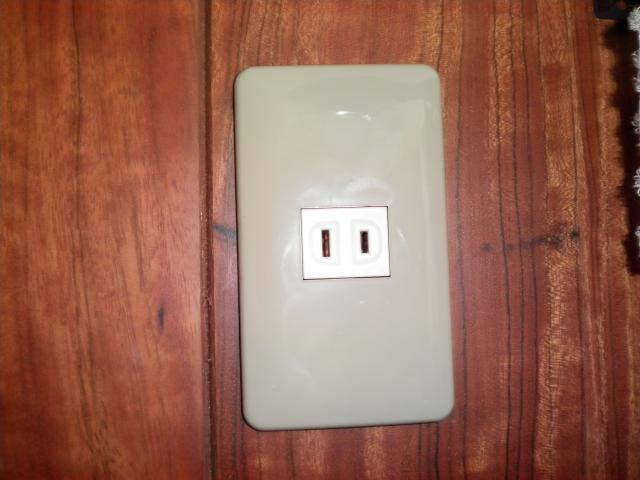

コンセント形状も変更しました。

当店のこだわり
　

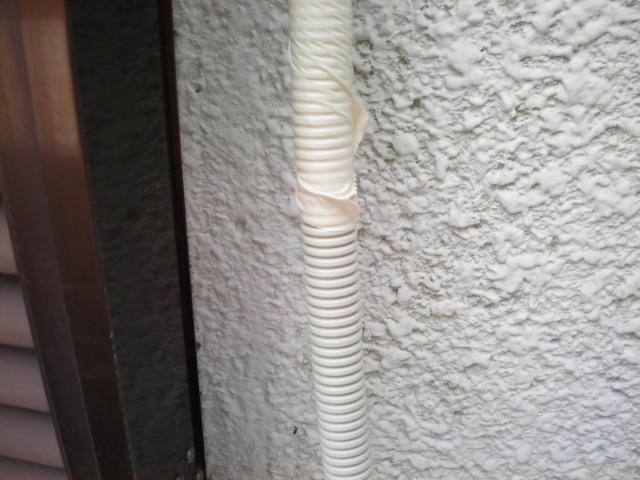

ドレンホースにも粘着テープを巻きます。左の写真は解りやすい
ように途中でテープを止めています。今回は室外機が屋根上の
設置ですので、ドレンホースは単体で配管、きっちりサドルも
取り付け固定します。ドレンホースに粘着テープを巻いている
業者はないと自負しています。永年日光に当たってもぼろぼろに
なりません。当店のこだわりです。

　

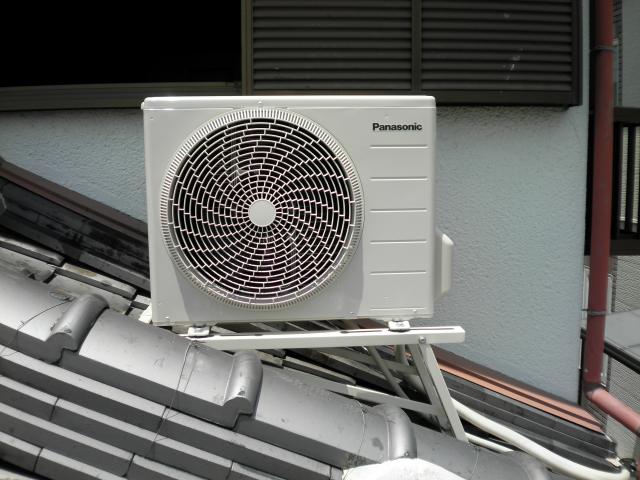

試運転をし、室外機も屋根置き台ももちろん新品に
取替え設置完了です。

エアコン工事のことなら
アトム電器安満店へ
お問い合わせは
電話072-683-8728
Fax072-685-8015(24時間受付中）
E-mail  atom-ama8728@kss.biglobe.ne.jp

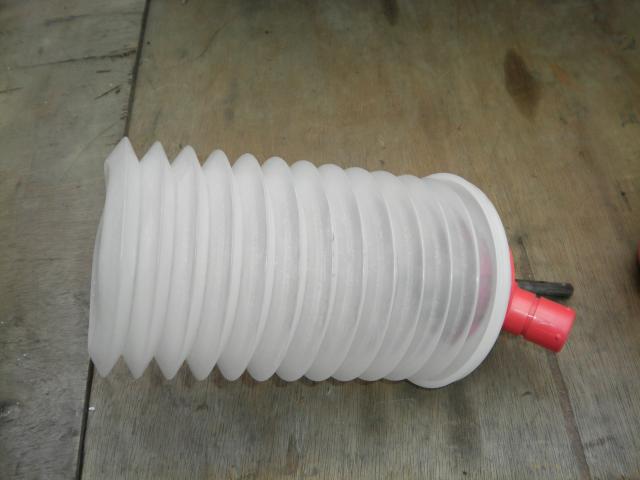

エアコン工事に使う相棒の紹介です。

　
どのようにして、使用するかお解りになりますか？

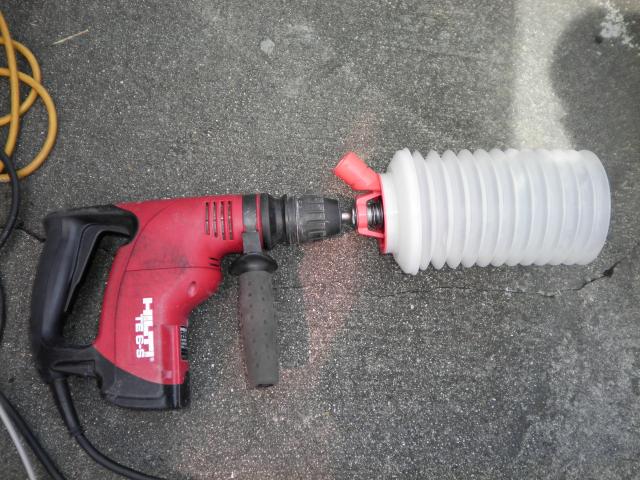

このようにドリルに取り付け

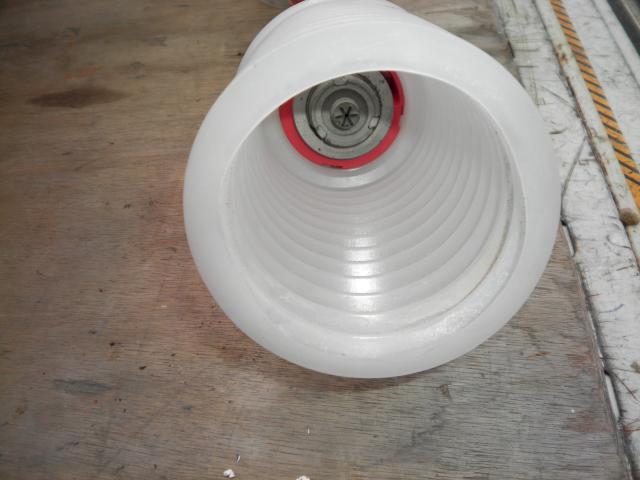

このじゃばらの中には穴を
開けるためのコアが入って
います。

　

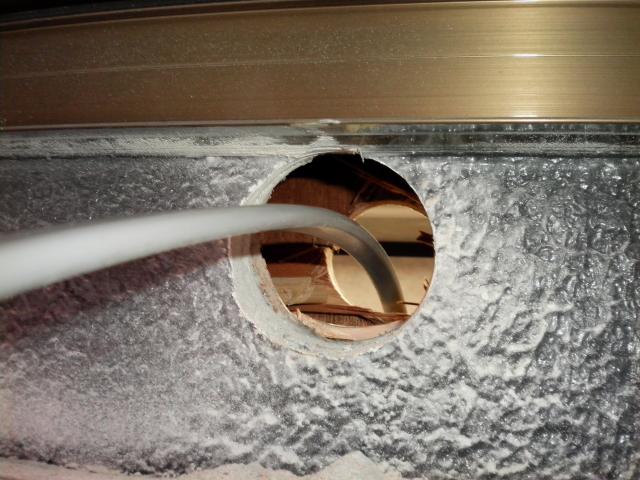

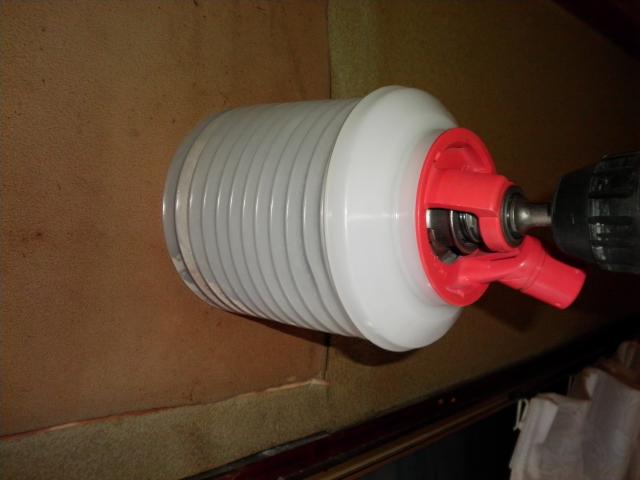

穴を開ける壁にこのようにドリルをあてて穴を開けます。
このときに出る切りくずがお客様の部屋に落ちないように
キャッチする工具です。穴をひとつ開けることにも気を
つけて施工させていただいております。

エアコンのことなら
アトム電器安満店へ
電話０７２－６８３－８７２８
eメール　atom-ama8728@kss.biglobe.ne.jp

応援依頼で業務用天カセエアコンの入れ替え工事へ
現場は高槻市内の某歯科医院です。

　

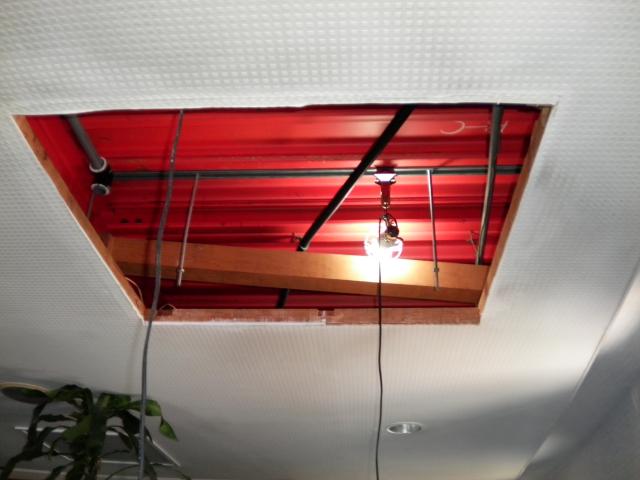

道具を忘れ物したので取りに帰っている間に既設エアコンは

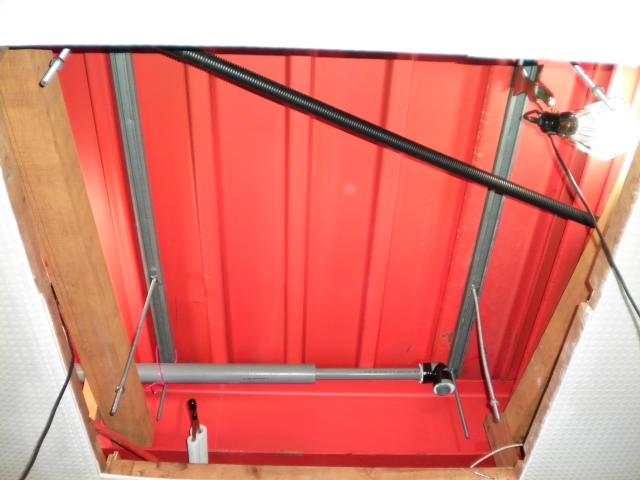

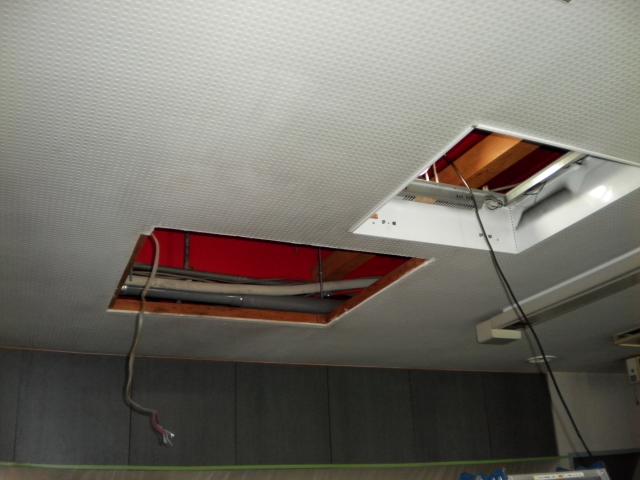

撤去されていました。配管施工がやりやすいように、埋め込み
照明をばらしています。

　
つり元（エアコンを天井からつる）を変更して、ハンガーレールの
場所（鉄骨寸法）が決まっているので、つり元の寸法を出すために
ずん切りを微妙に曲げています。ドレンを変更し、配管パイプを
配管、新設エアコンを取り付けました。

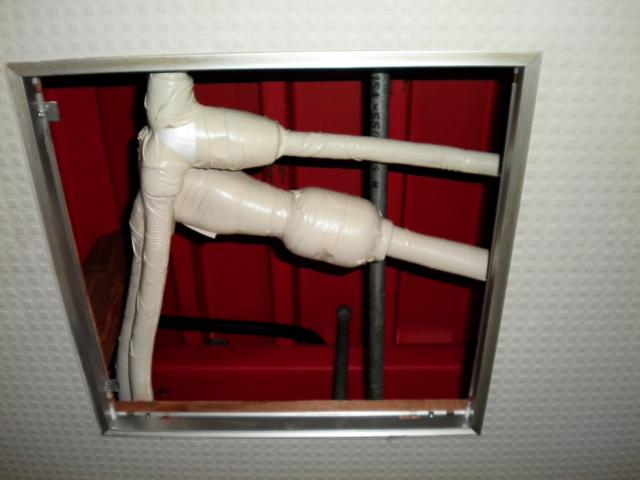

今回はツインのため
室内機2台、室外機1台
分岐管を使用し、2台を
一台の配管へ
　　　　　　　　　
　　　　　　　　　　
　　　　　　　　　　　　　
　　　　　　　　　　　　

　

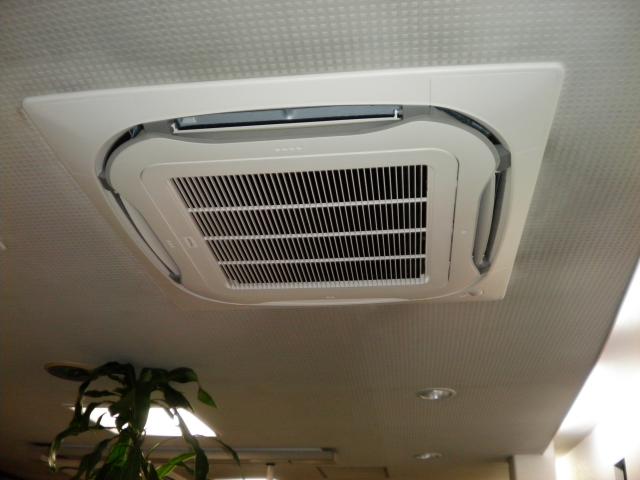

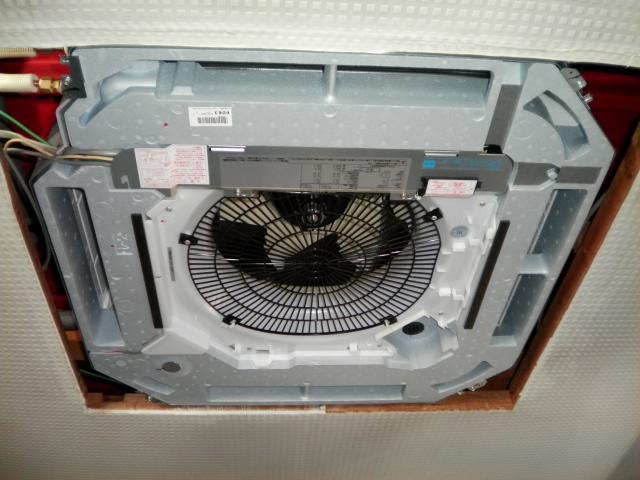

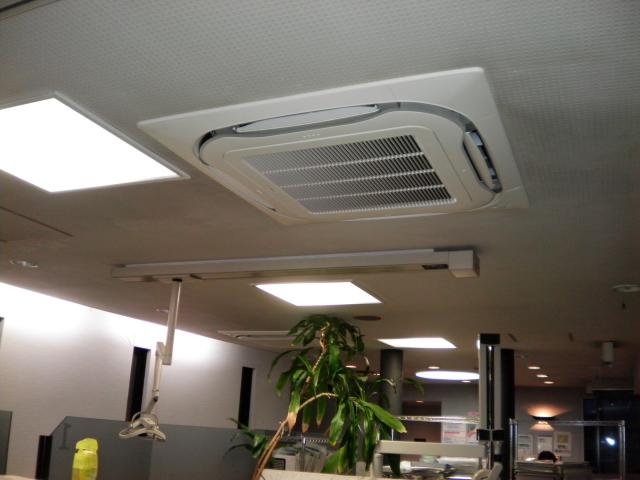

完成です。ダイキンエアコンの天カセは四隅にも吹き出しが
あり、まんべんなく四方向に風を運びます。ツインのため
右の写真で分かるように奥にもエアコンが取り付けてあります。
四人でわいわと言いながら施工しました。撤去の室外機は
１２０ｋｇもあり、苦労しましたが、どうにか人力で降ろしました。
新設の室外機は９０㎏ほいほいと持ってあがりました。
お疲れ様でした。


今回はRC（コンクリート）構造のお家のエアコン工事です。
外壁がRCなのでいつものドリルでは貫通しませんので、
湿式のダイアモンドコアで施工しました。

　　

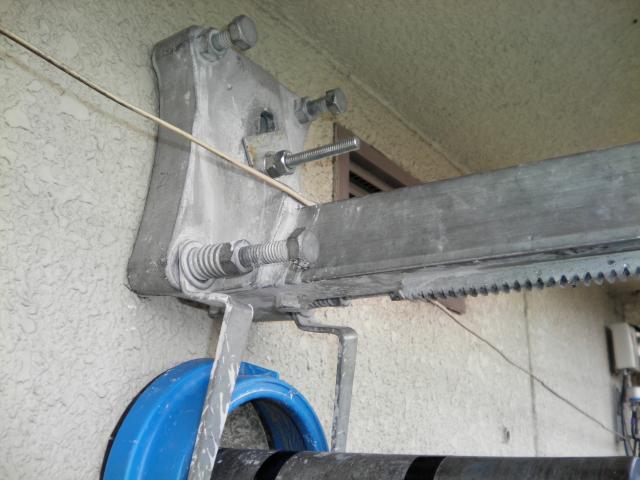

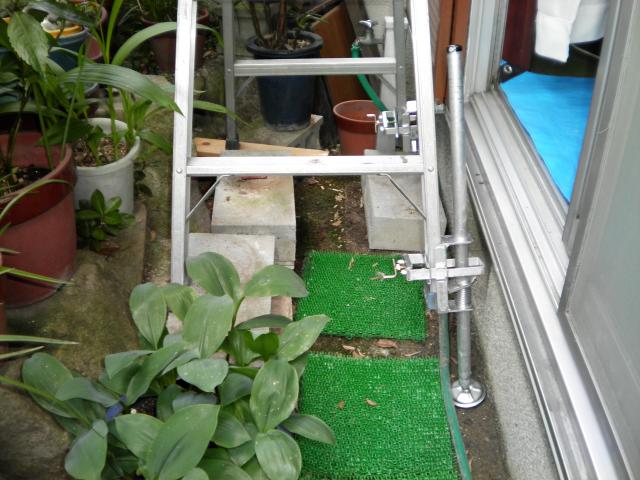

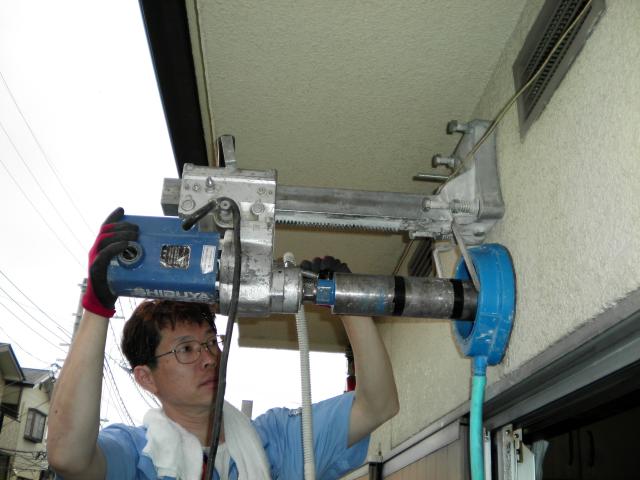

ドリル本体を固定し、スライドしてRCをゆっくりと開けていきます。
今回は穴の下にスペースがなかったので、逆使いでドリルを
固定しています。バスポンプで水をコアの中に入れながらゆっくりと
進んで開けていきます。

無事貫通です。
　　　　　
　　　　　　　
　　　　　　　　　　
　　　　　　　　　　　　
　　　　　　　　　　　
　　　　　　　　　　　　　　

　　

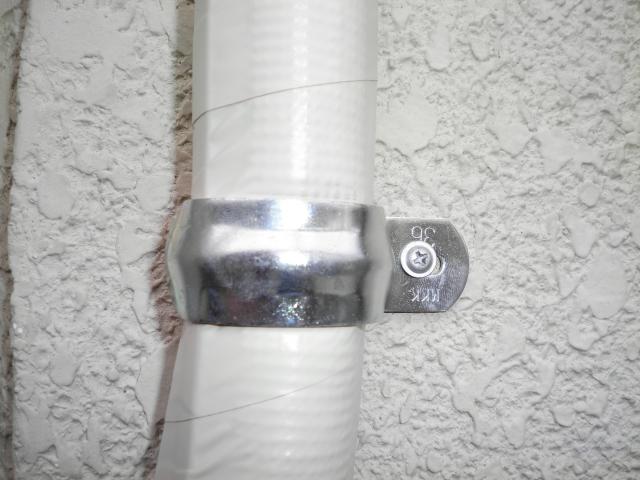

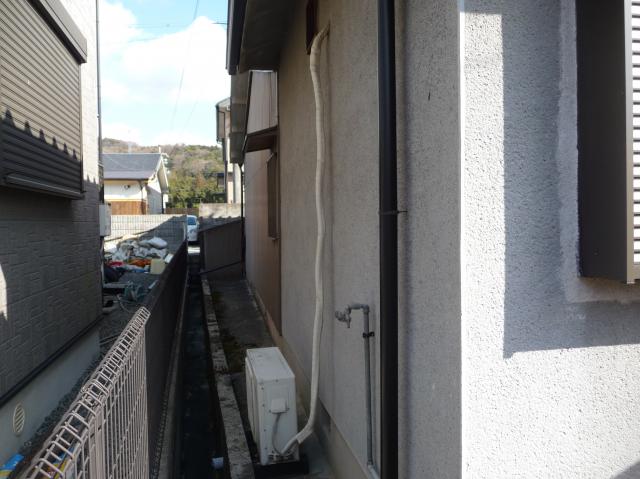

今回も室外機の設置が西向きでしたので、サドルも鉄サドルで
しっかり固定させていただきました。試運転をして、工事完了です。
M様ご購入ありがとうございました。

９００店突破セールでお買い上げ頂いた
お得意様宅にエアコン工事を・・・

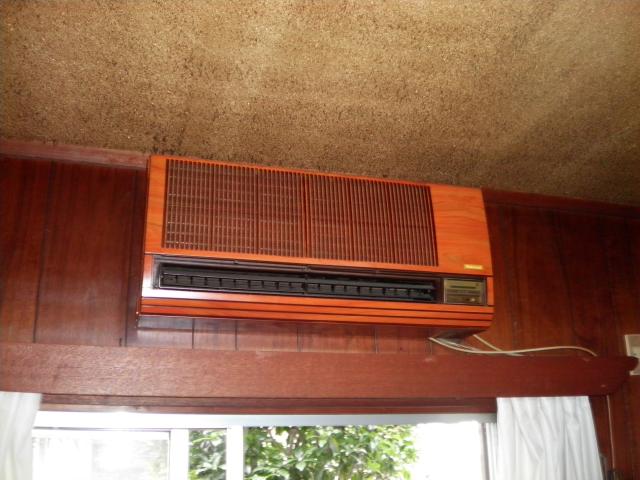

３０年以上も大切に
お使い頂いたエアコンです。
今回の自店オリジナルちらしを
観て故障はしていないのですが、
省エネのために買い替えを
考えられて、ご購入いただきました。

　　　　　　
 何回もご紹介している相棒ですが
このような使い方もできます。
　　　　　　　　　　　
　　　　　　　　　　　
　　　　　　　　　　　　　　　
　　　　　　　　　
　　　　　　　　　　　　　
　　　　　　　　　　　　　
　

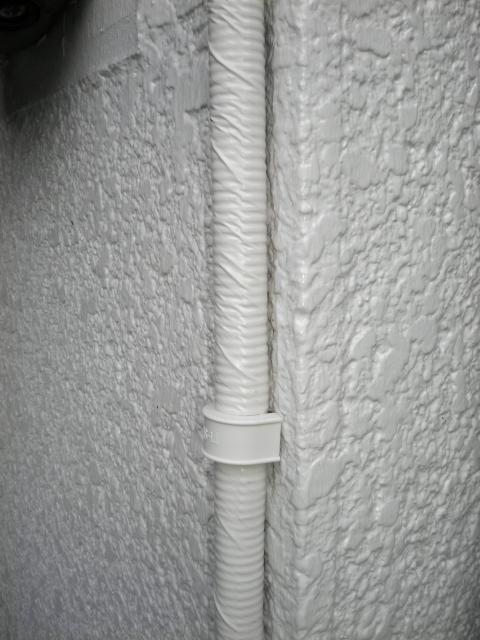

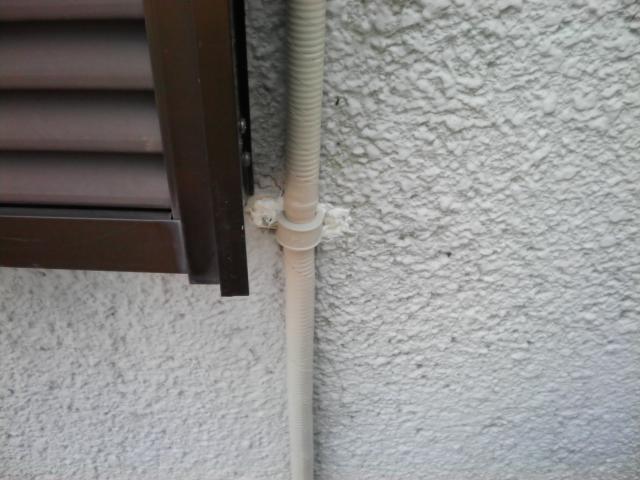

当店では配管パイプからドレンホースが離れた場合に
ドレンホースにもテープを巻きます。
耐熱ドレンを使用していますが、テープを巻くことで
より寿命が延びます。ドレンホースも専用のサドルで
しっかり固定します。

　

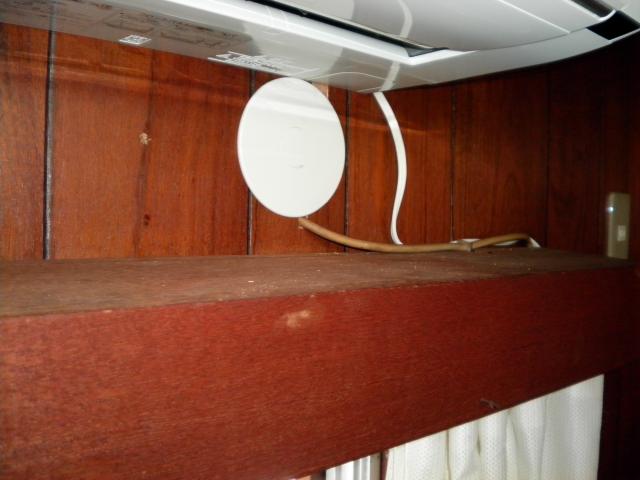

カーテンボックスがあり、既存の配管穴ではフラップがカーテン
ボックスにあたってしまうので、既存の配管穴にカバーをして
エアコンを少し上に上げ取付しました。これで干渉せずに
フラップが開きます。お掃除運転をテストし、試運転をして
取付完了です。k様お買い上げありがとうございました。

エアコン工事のことならアトム電器安満店へ
電話　０７２－６８３－８７２８
FAX  ０７２－６８５－８０１５（２４時間受付）
E-mail  atom-ama8728@kss.biglobe.ne.jp

営業エリア　高槻市・島本町・茨木市・枚方市・寝屋川市
　　　　　　　　吹田市

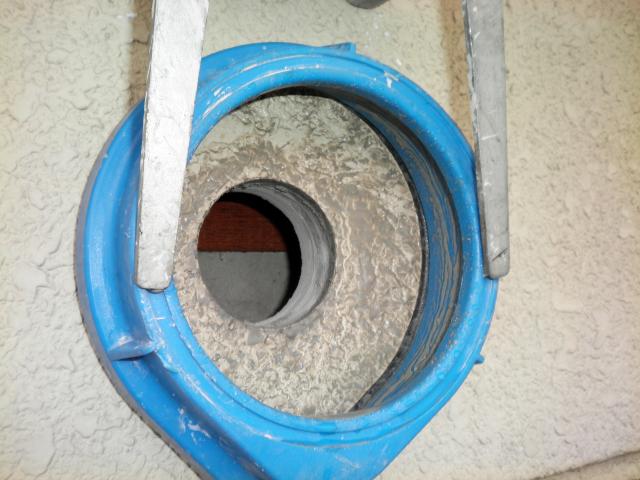

今日はエアコン工事に使う相棒の紹介です。

　　　　　　　　　

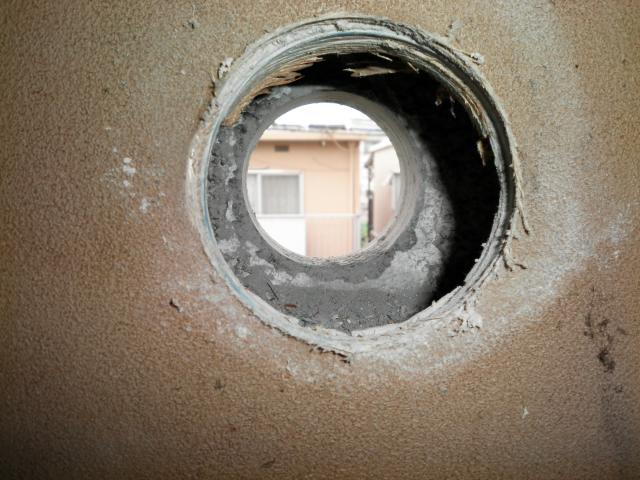

このような厚い
モルタルを貫通
させるには
　　　　　　　　
　　　　　　　　　　
　　　　　　　　　　　　
　

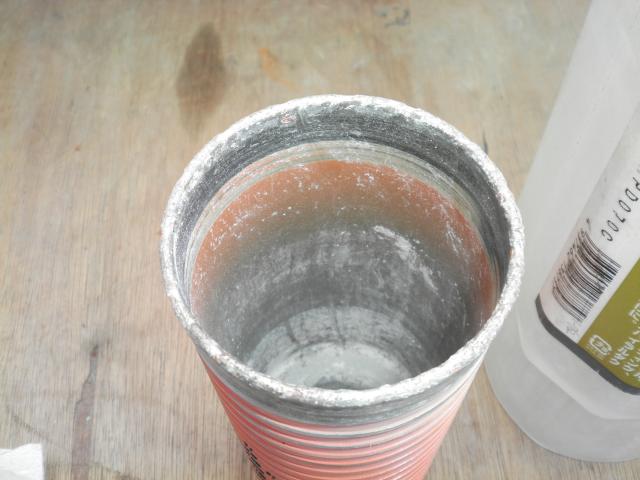

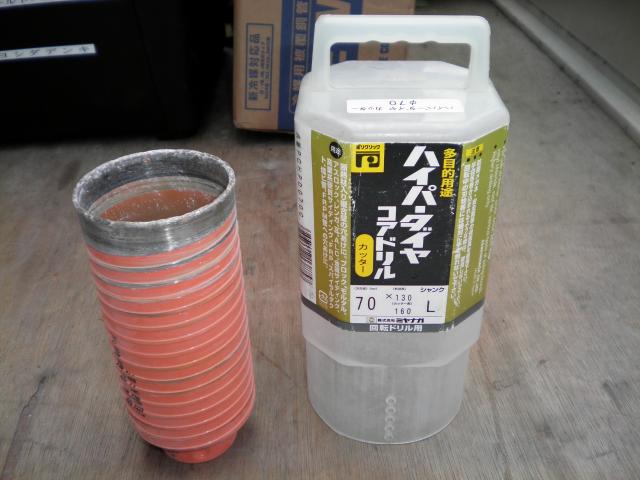

ハイパーダイヤコアドリルが大活躍です。
刃先にダイヤが・・・切れ味抜群です。

　　　　　　
　　　　　　　　　　　　

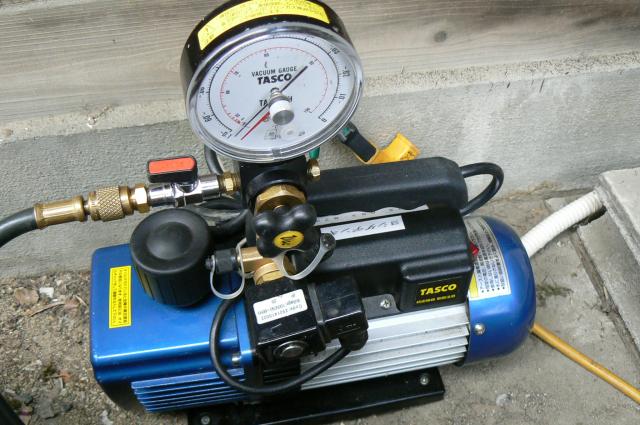

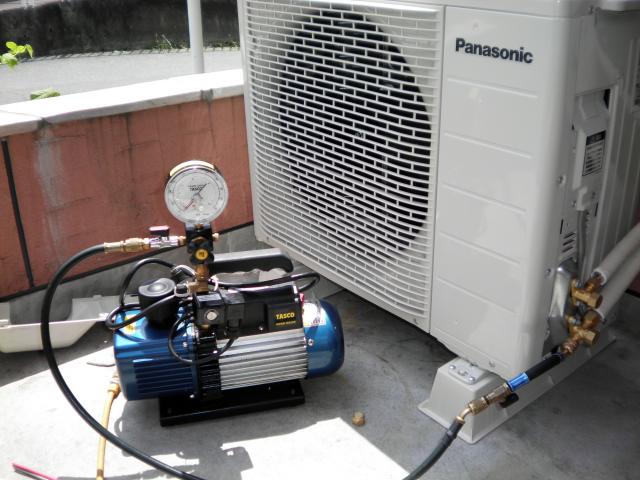

もちろん真空引きは
真空ポンプを使用し
配管内の空気を抜きます。
この作業がエアコンの
寿命に影響します。

　
試運転をし、工事完了です。室外機も水平レベルを確認し、
今回は少しガタツキがありましたので、前片方に平ゴムを
敷きました。アトム電器はこのようなことにも気をつけて
施工しています。G様お買い上げありがとうございました。

エアコン工事はアトム電器安満店までご依頼ください。
きっちりとした施工で細部までこだわりをもっています。

ご連絡先は電話072-683-8728
                   FAX072-685-8015（24時間受付）
E-mail   atom-ama8728@kss.biglobe.ne.jpまで

　

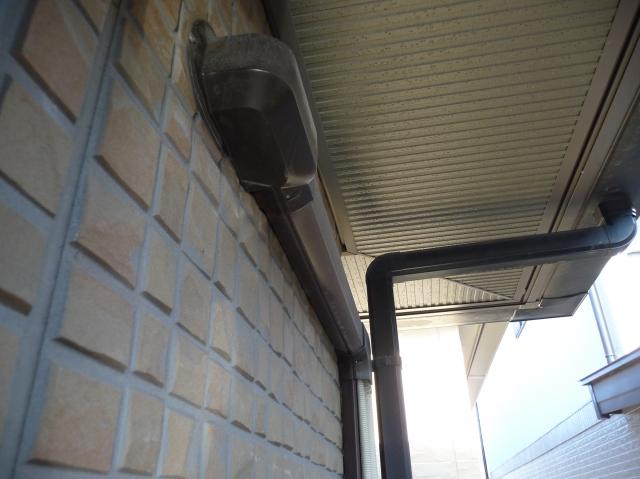

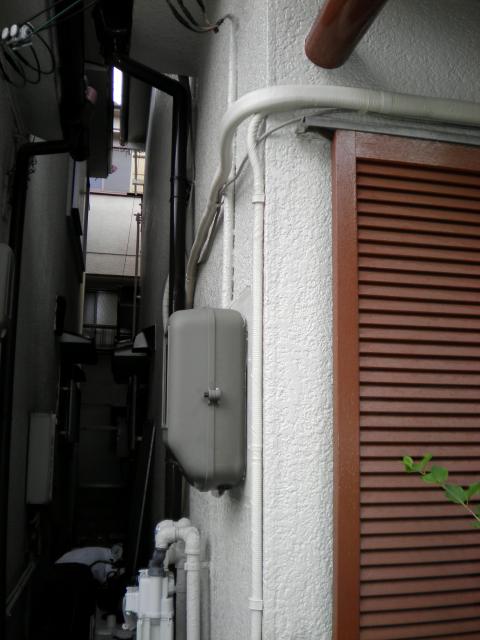

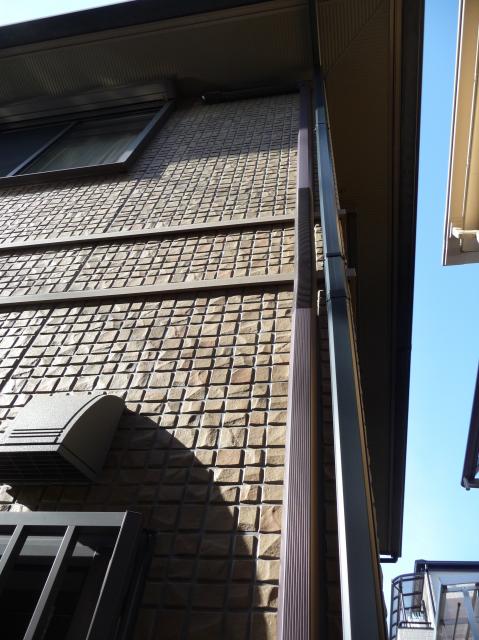

左が施工前、右が施工後です。配管ダクトを施工しました。

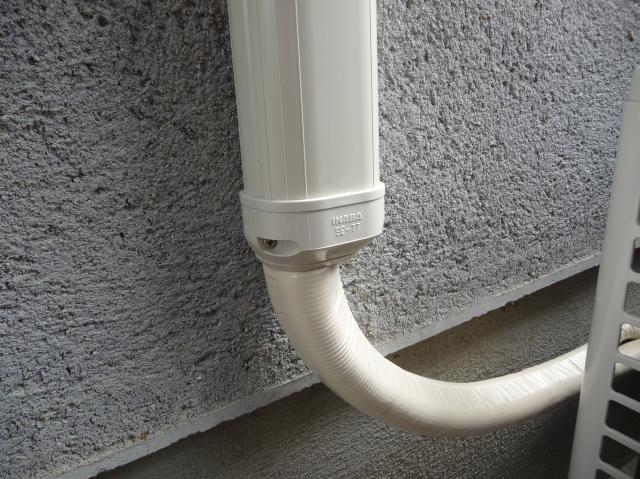

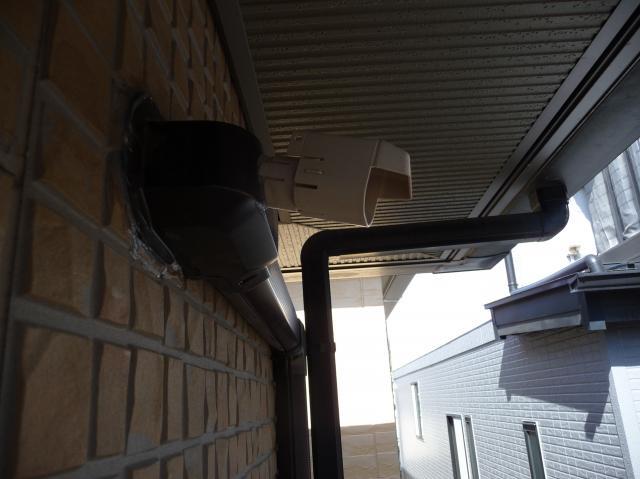

配管ダクトですが、当店では
必ず配管の最後にエンドと
いう部材を取り付けます。

T様、当店をご用命いただき
ありがとうございました。
これからもよろしくおねがい
します。

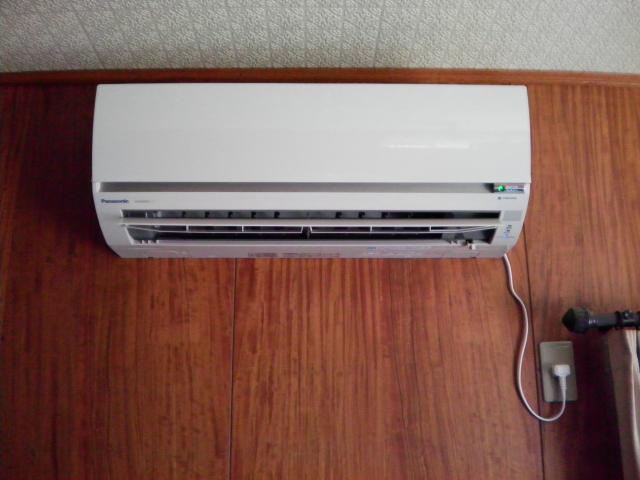

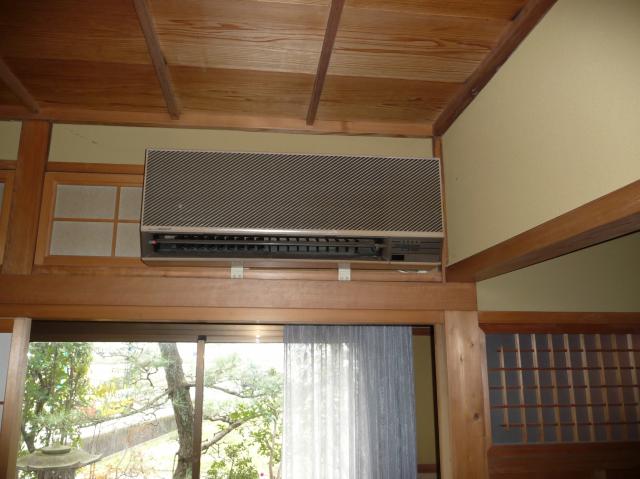

今日は座敷のエアコン入れ替え工事をしました。
ニ間続きの和室に取り付けをしました。旧家では
縁側があったりして、床下配管をしたりします。

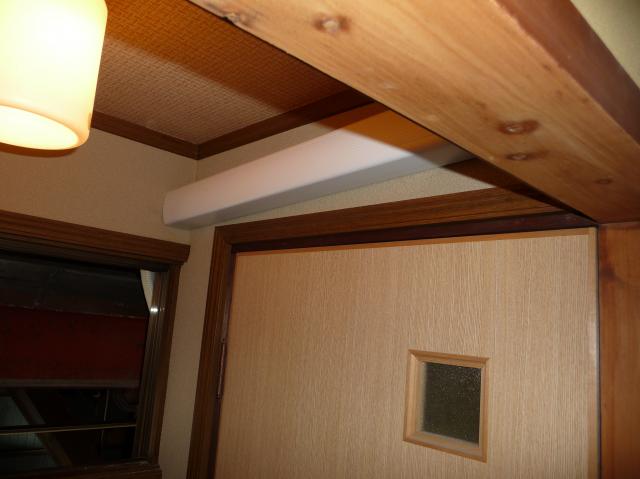

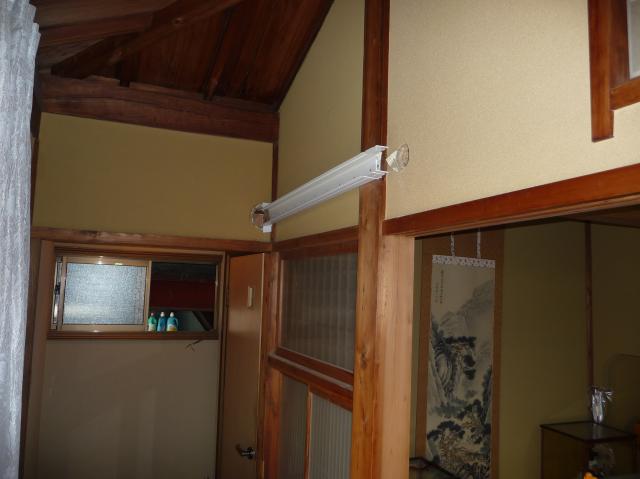

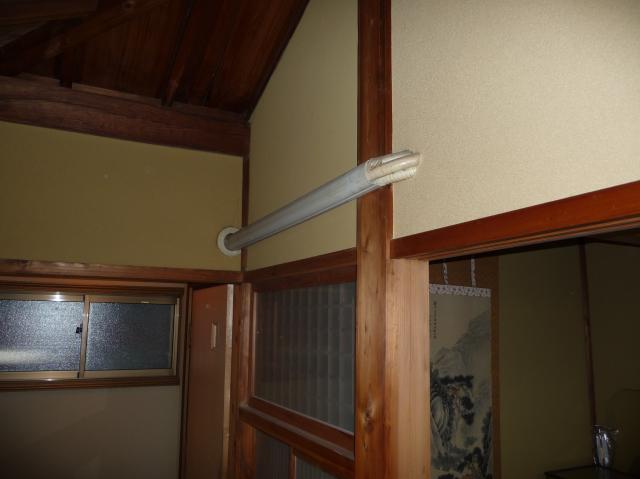

今回は室内ダクトを使い配管しました。

　

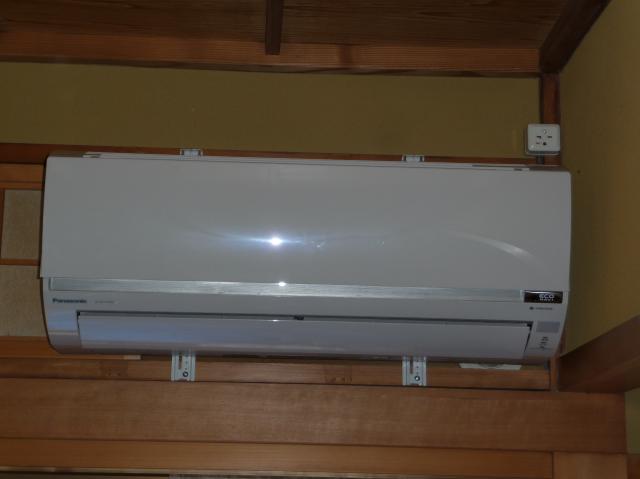

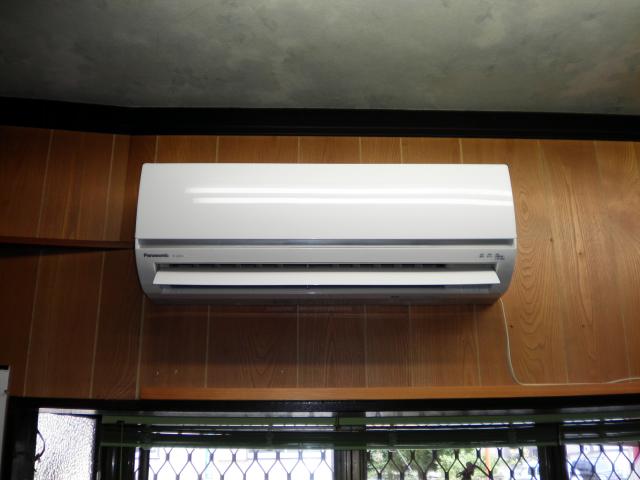

室内機です。配管は縁側の壁をつたい外部へ
配管ダクトで施工しています。

　

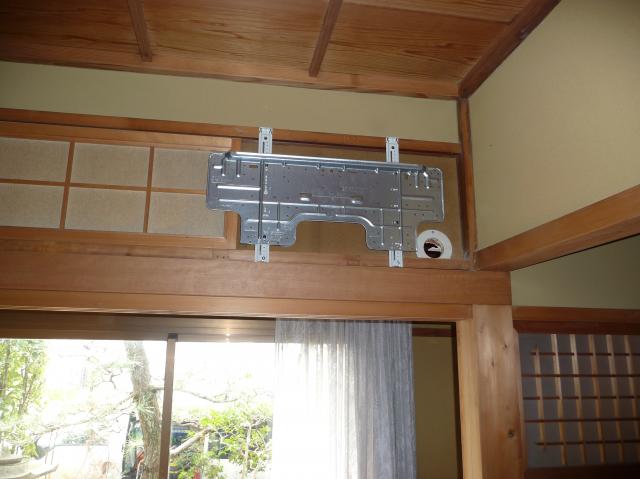

新しいエアコンの取り付け背板を取り付け、配管ダクトを新しい
ものに交換しています。解りにくいですが、見えているダクトの
向こうにもダクトを取り付けしています。

　

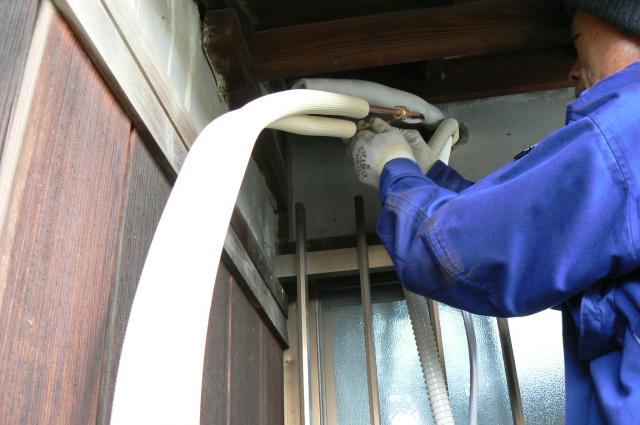

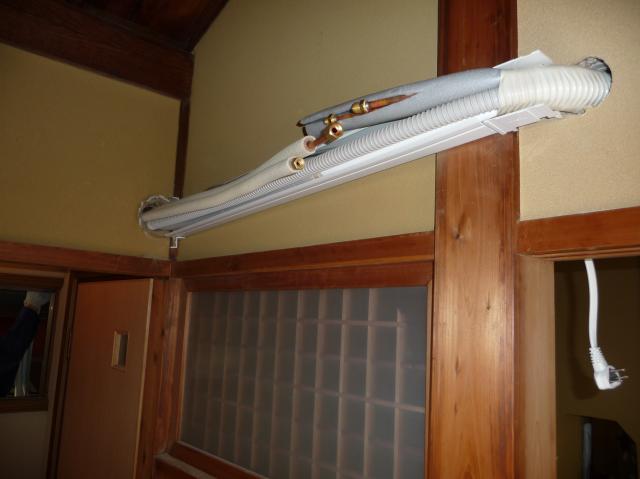

取り付けしたダクトに配管パイプを通して、さあ接続です。

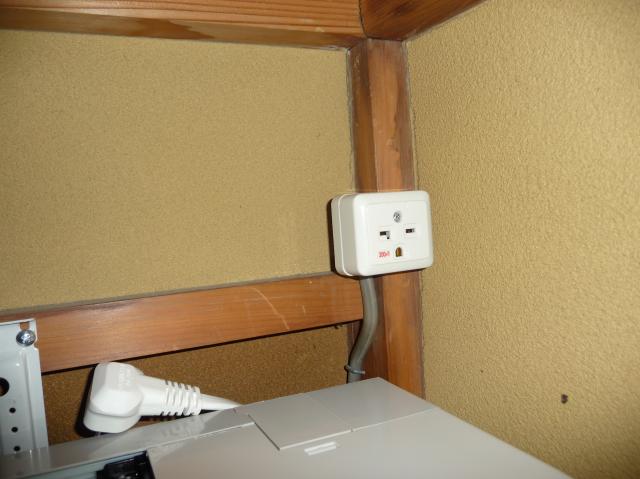

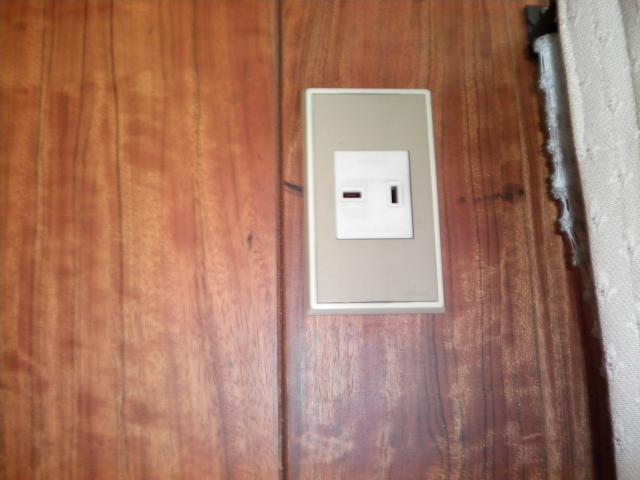

今回のエアコンは２００Ｖ機種ですので、２００Ｖ用のコンセントを
取り付けました。

　

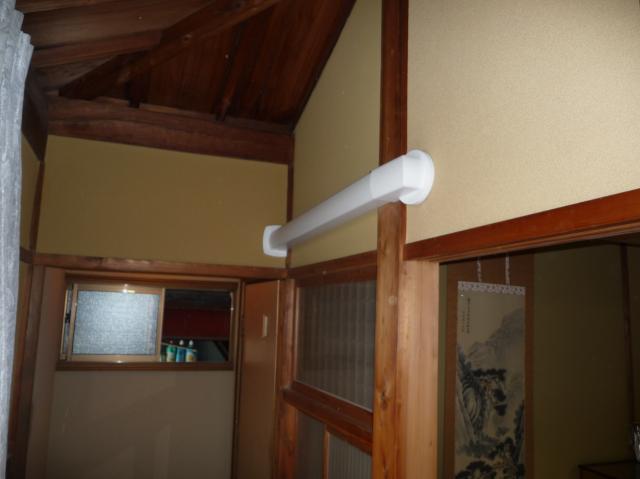

配管ダクトもきれいに収まりました。

　
エアコン入れ替え工事完了です。

今回のエアコンはパナソニックCS-561CEX-C
I様、10時にはお茶とお菓子をご馳走になり、
ありがとうございました。

旧家のエアコン工事もおまかせください。
エアコンのことならアトム電器安満店
電話　０７２－６８３－８７２８まで
E-Mail   atom-ama8728@kss.biglobe.ne.jp

高槻市高垣町でエアコン入れ替え工事を

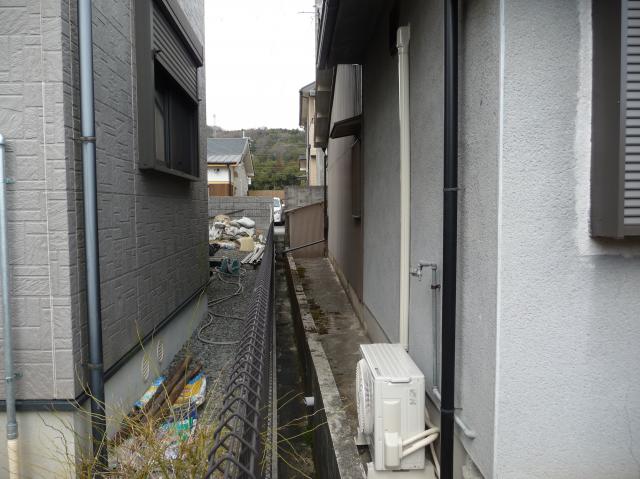

今回は室内機は二階、室外機は一階設置です。
　

　　　

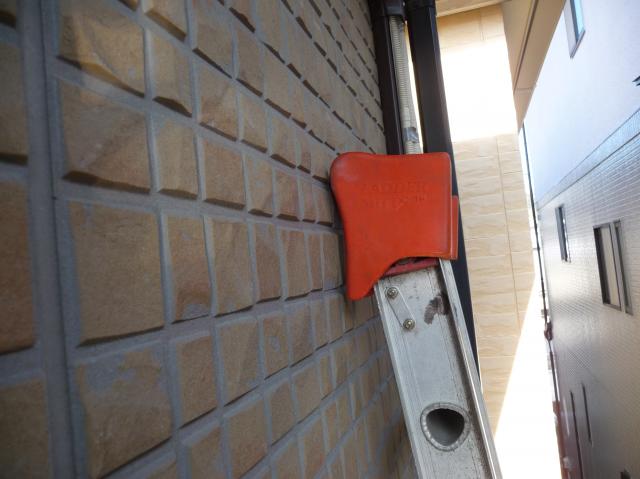

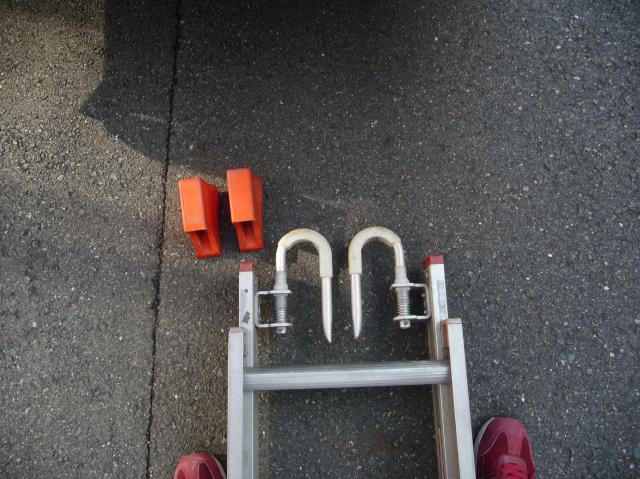

今回の現場です。はしごを立てて施工しなくてはいけないので、

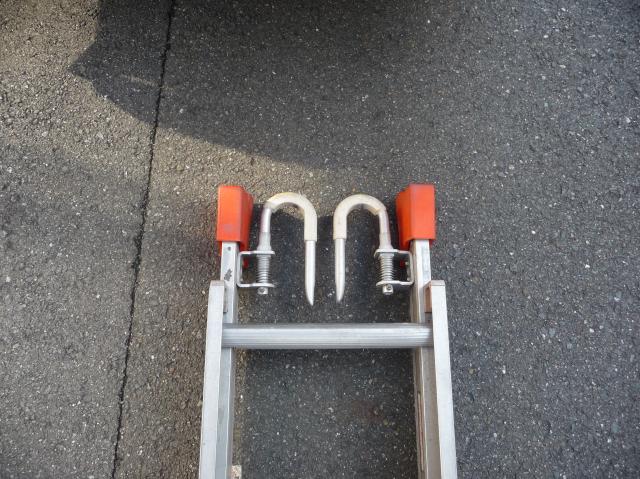

はしごの先端（壁に当たるところ）にラダーというクッションを
取り付けお客様の壁を傷つけないようにします。

　　　　

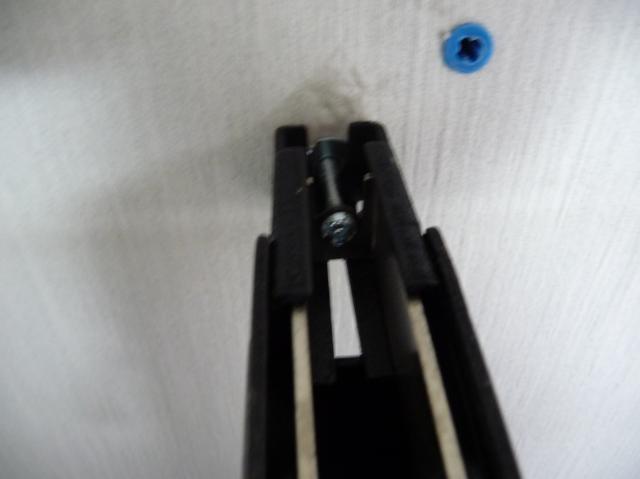

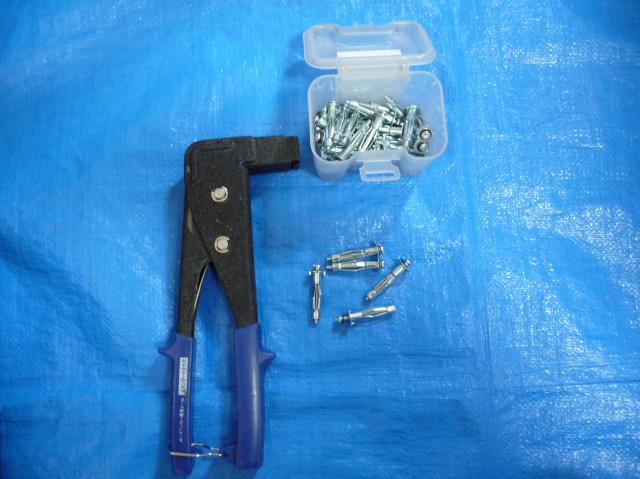

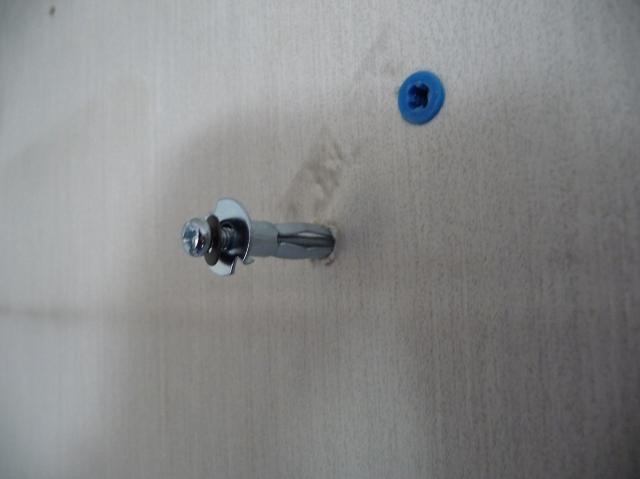

室内機を取り付けるのに今の住宅の室内はボード下地なので、ビスがききませんので、
ボードアンカーを使用します。位置を決めボードアンカーを壁の中に入れます。そして、
ヒッキーという工具でアンカーのビスを引っ張るとボードアンカーが壁の中で開き固定するのです。

　　

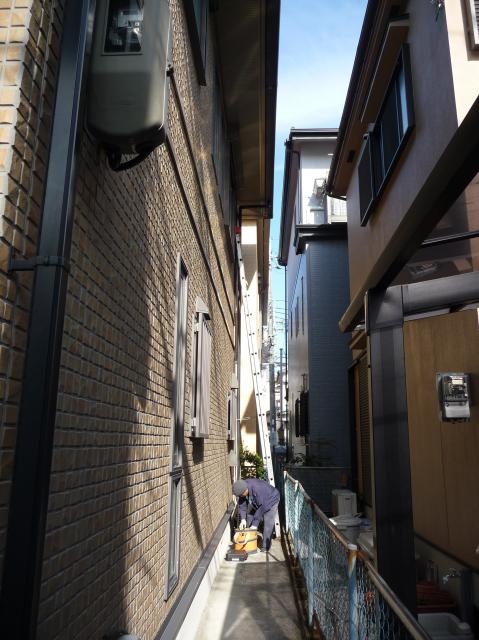

はしごを立てての作業の様子です。先ほどのラダーは
このようになります。しっかりと壁を守っています。

　　
お客様と商談の時に打ち合わせをして、配管ダクトを再利用しました。
まだ、傷みをなく、きれいでしたので無理に新しいのに換えずに
ただ、フィルターお掃除エアコンに交換をしましたので、ダクトを
加工して、お掃除＆換気ユニットを取り付けました。

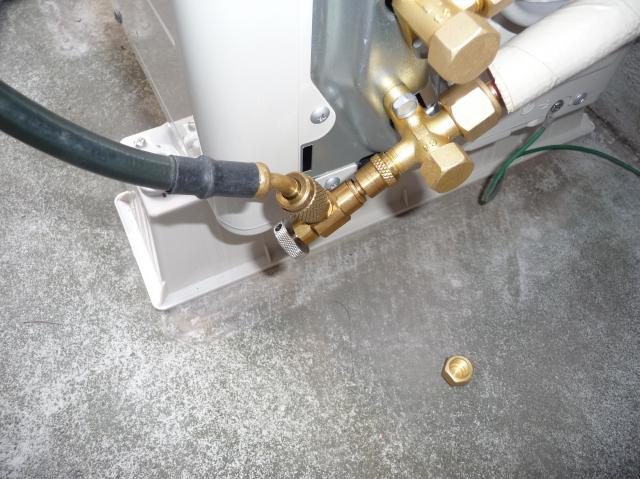

最後に真空ポンプを使用し
真空引きをしました。
バルブを使い、ガスを
少量ももらしません。
　　　　　　　　　　　
　　　　　　　　　　　　　

　　　　　

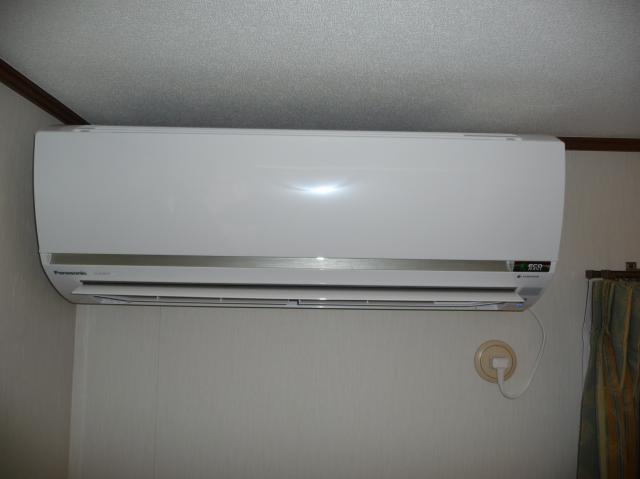

室内機です。取り付け前、取付後です。室外機ももちろん入れ替え工事完了です。
S様いつもご贔屓いただきまして、ありがとうございます。フィルター自動掃除ですので、
掃除の手間も省けて安心してお使いください。今回取り替えをした機種は
パナソニック　CS-EX251C-Wでした。

三島郡島本町でエアコン入れ替え工事をしました。

　

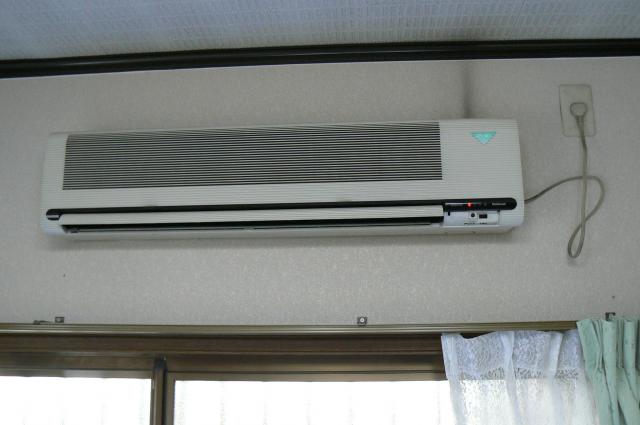

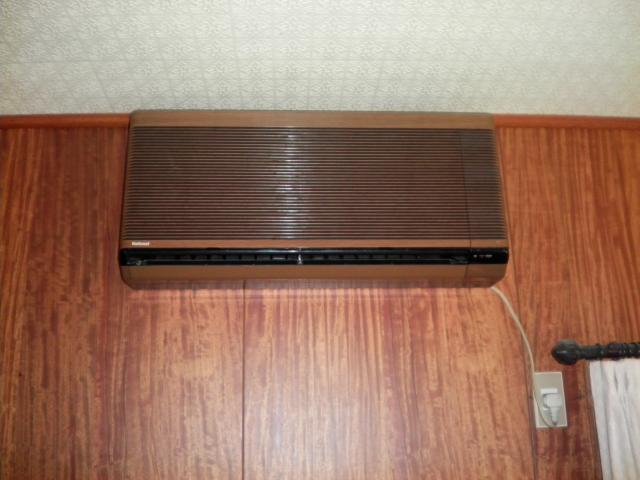

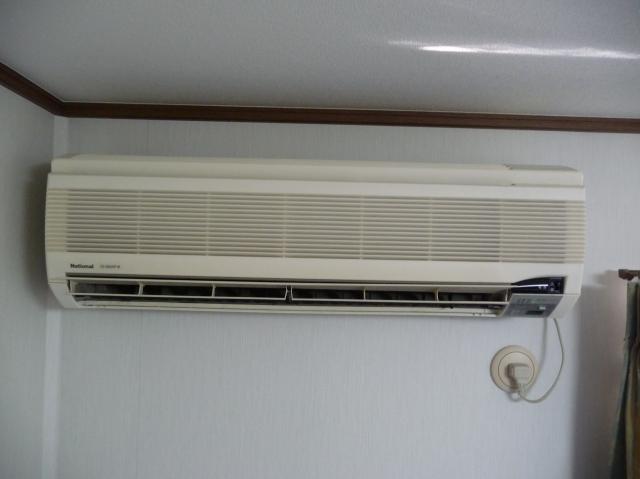

大変横長の室内機です。暖房がなかなか温もらないという事で

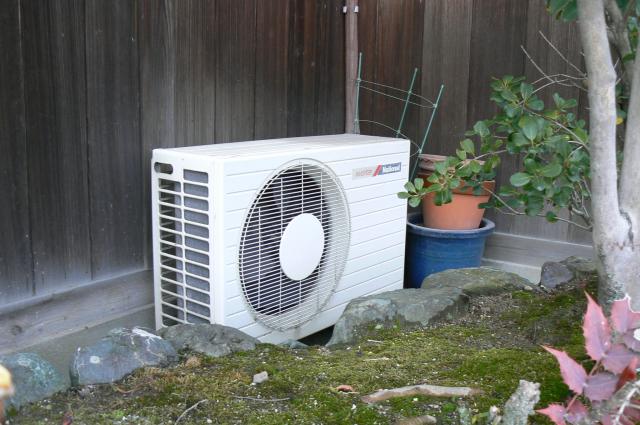

取替えとなりました。室外機には懐かしいNationalのロゴが

　　　　

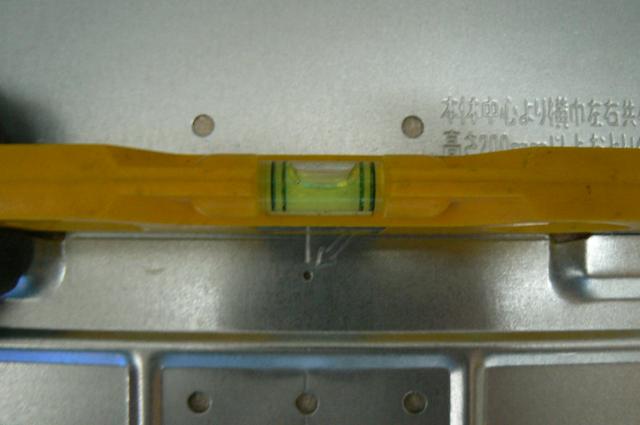

室内機を取りはずし、クロス汚れをウエスで掃除後、エアコン取り付け背板を水平器で

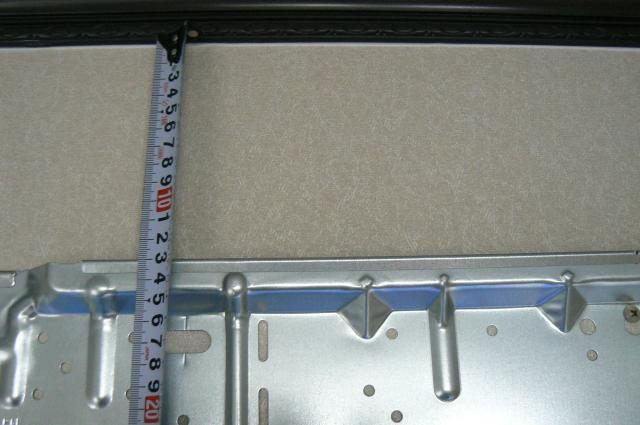

ドレン勾配を考えビスどめします。エアコンのドレン勾配だけではなく、取付後のバランスも
重視するためにも廻り縁からの寸法も確認しておきます。

　　　　

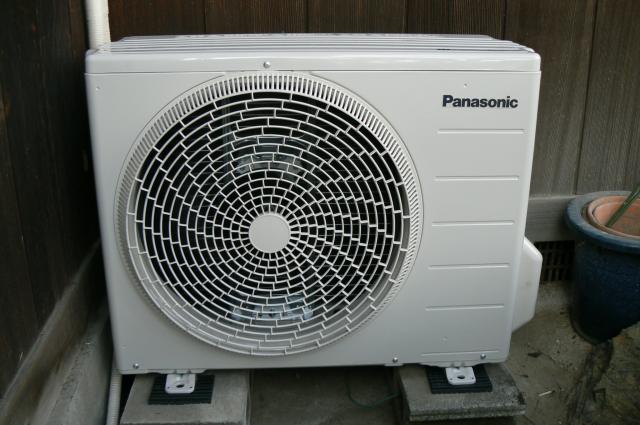

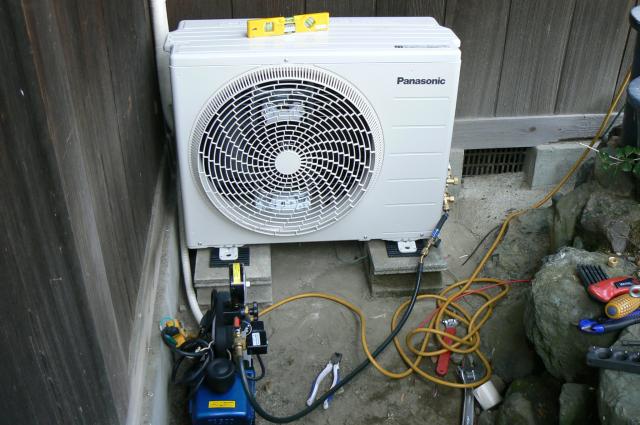

室内機を取り付け、配管工事を、室外機を設置して、配管接続後はもちろん真空ポンプを使い
配管に入っている空気を真空状態にします。当店はパッケージエアコンも設置することが
ありますので、容量の大きい真空ポンプを使用。難点は大変重いので大変です。

　　

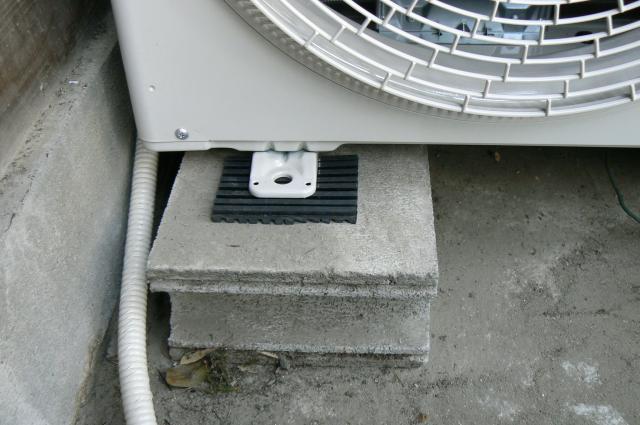

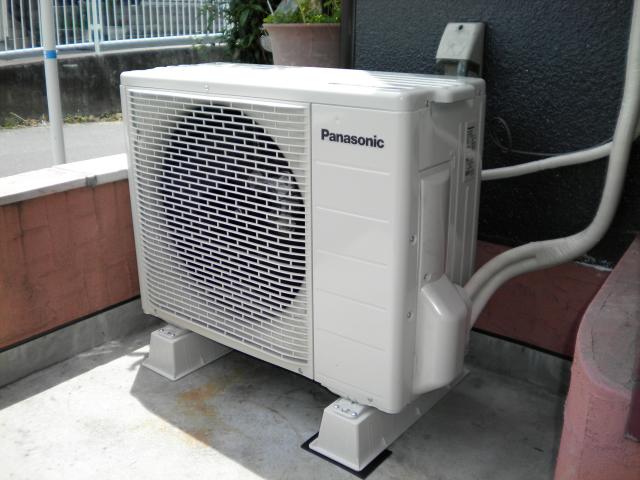

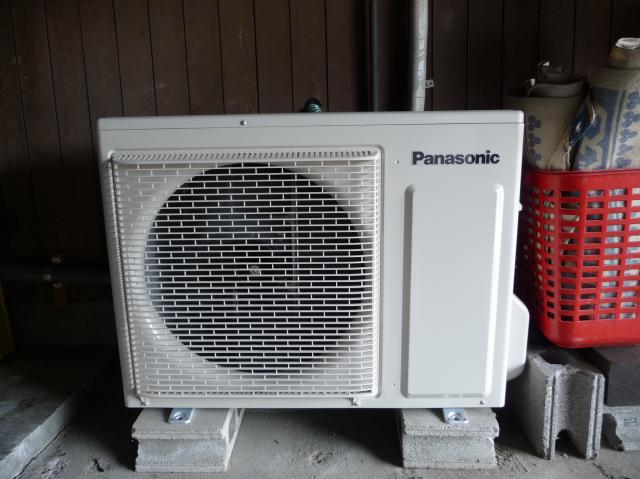

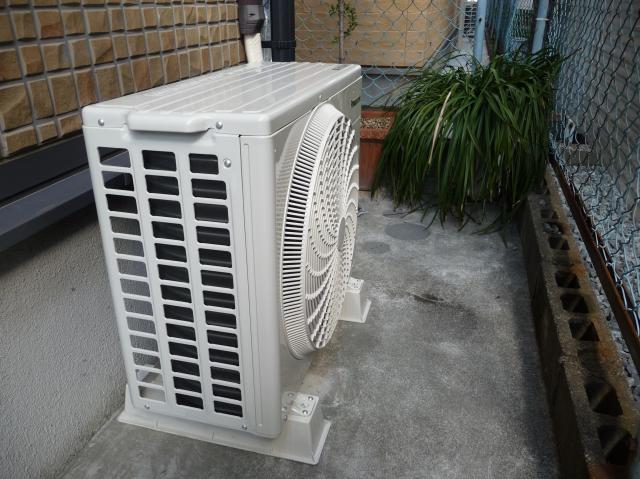

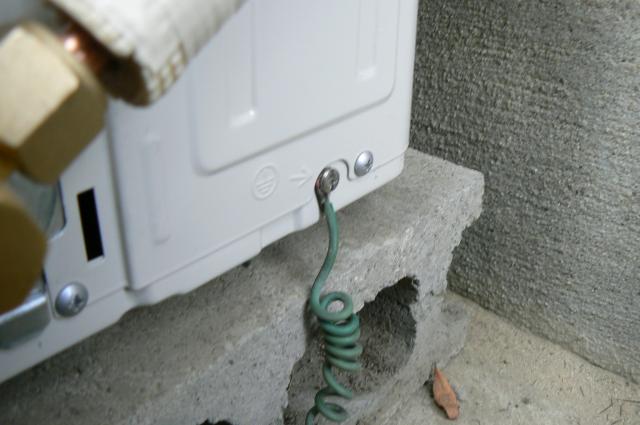

真空引きをしている間に電線とアースを接続、今回はブロックを
使用したため、防振ゴムを取り付けました。

　　

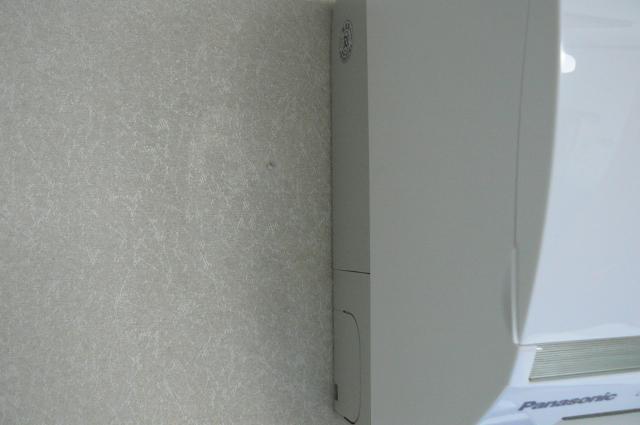

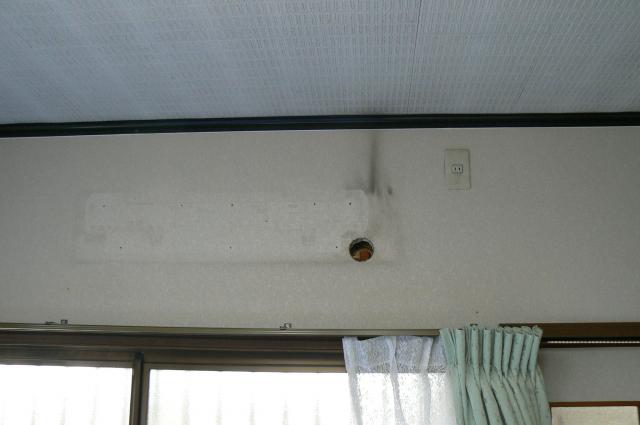

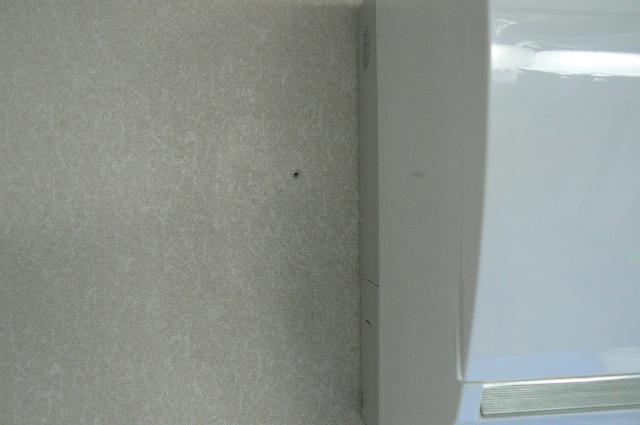

左の写真は取り付け前の機種が横長だったので、ビス穴が
見えていますので、右の写真、白のコーキングでビス穴を
見えにくく処理をしました。アップで見ると補修のあとがわかりますが、
部屋からはほとんど気になりません。このような小さなことも
しっかりと施工しています。

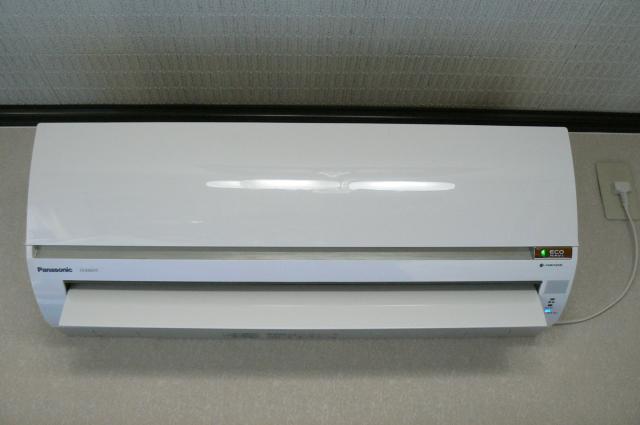

完成です。試運転をしました。フィルターお掃除ロボットの
エアコンです。室外機の向きも９０度変えて設置しました。
今回取り付けした機種はＰａｎａｓｏｎｉｃ　CS-EX22１C-Wです。
フィルター掃除も自動でしますので、ご安心して、お使いください。
Ｉ様お買い上げありがとうございました。
