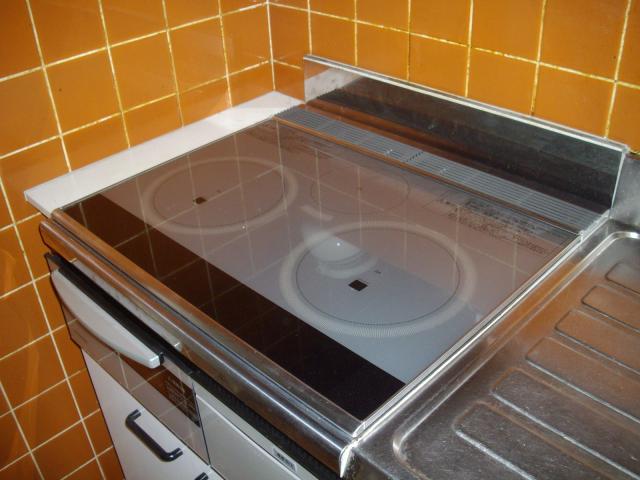

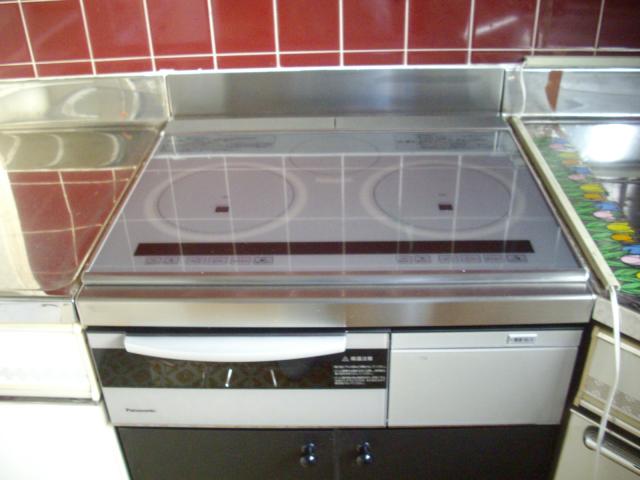

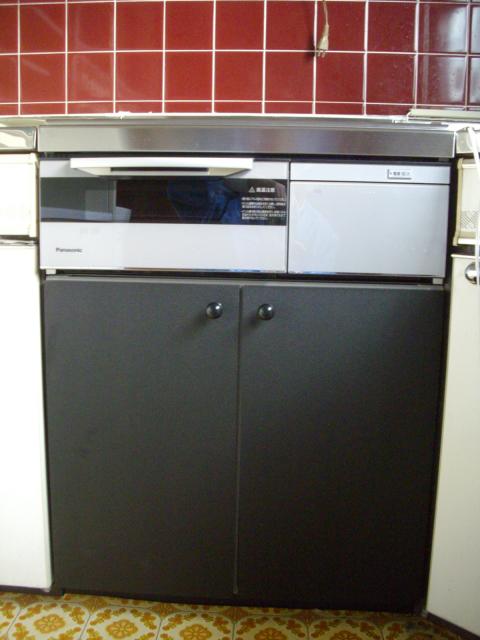

パナソニック IHクッキングヒーター　ＫＺ-Ｊ60ＸＳ

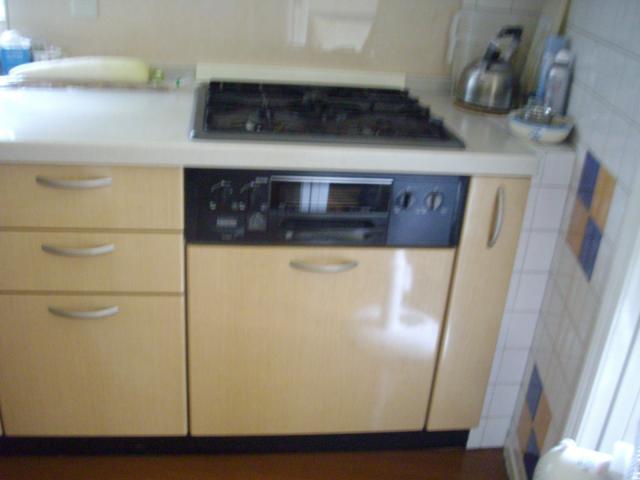

ガスコンロとオーブン一体型の機器を取り外して

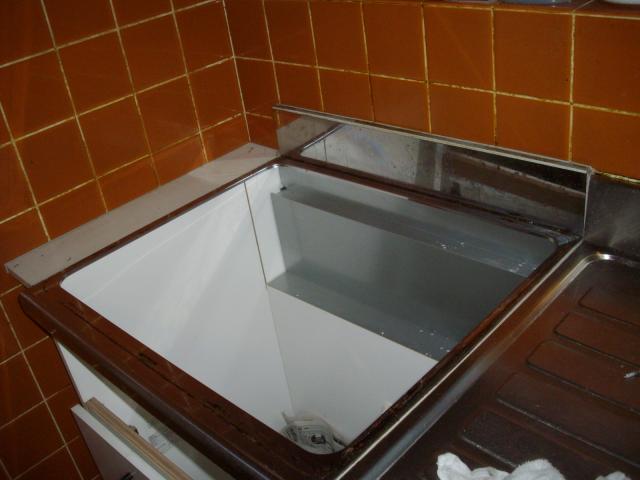

置台と据付枠を設置して

ＩＨクッキングヒーターを組み込みます

パナソニックの　ＫＺ-Ｊ60ＸＳでした。

震災直後に 守口市で施工した「オール電化工事）」

震災前から準備していた、オール電化工事でした。
震災と同時に商品供給が止まっています。
今後の動向で変化があればお伝えしていきたいと思います。

　　　

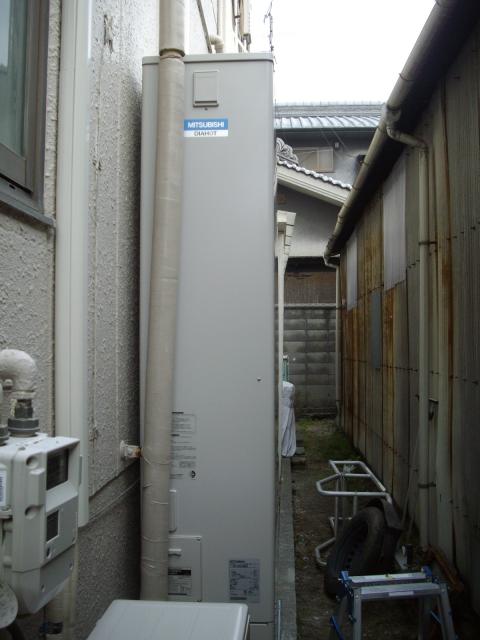

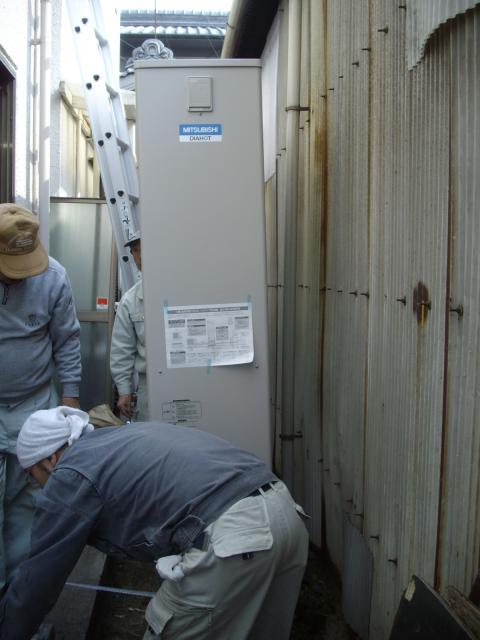

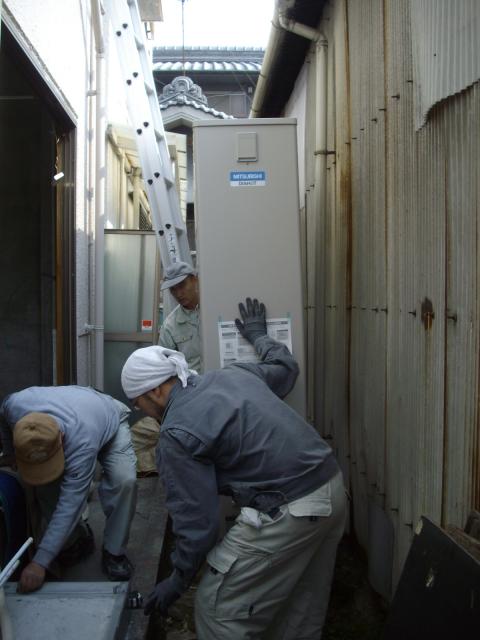

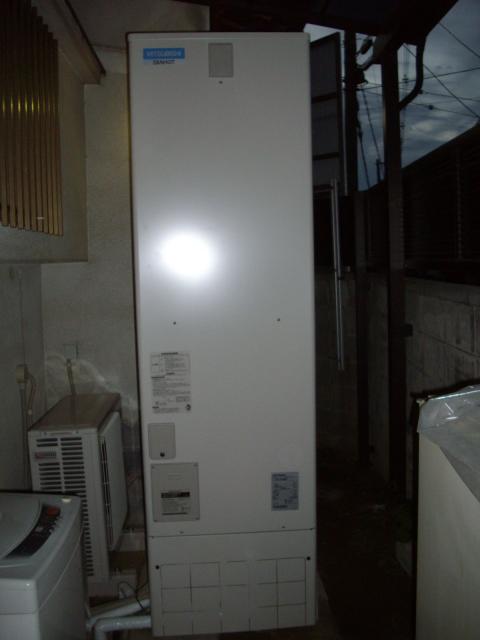

三菱電機：薄型エコキュートＳＲＴ-ＨＰ４３ＷＵＺ５

　　　

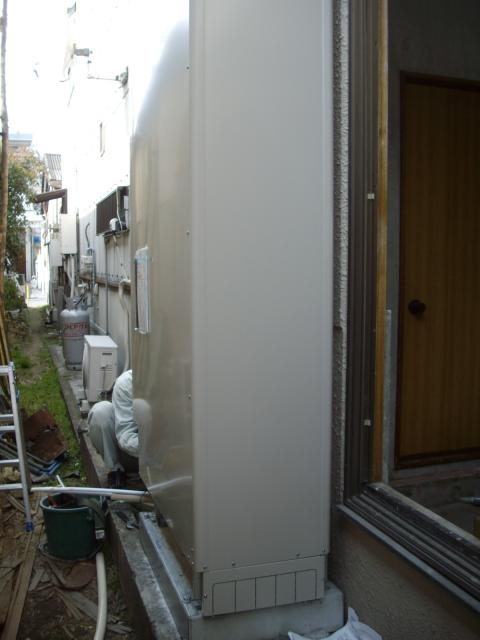

住宅の裏側の路地に設置します。

　　　
配管はもちろん、アトム電器がこだわるタブチのドライフレックス（アルミ三層管）
保温性に優れ、湯沸かし時のエネルギーロスが少ない。
管内の湯温が冷めにくい（湯待ち時間が短い）
銅管に比べ、熱伝導率が１/１０００と低く、熱が冷めにくい。

　

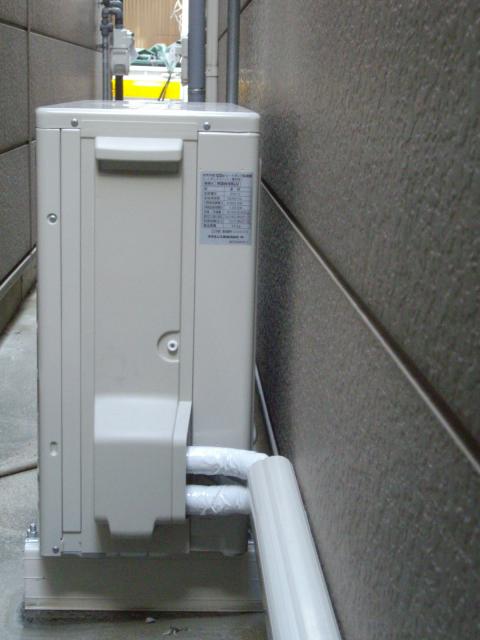

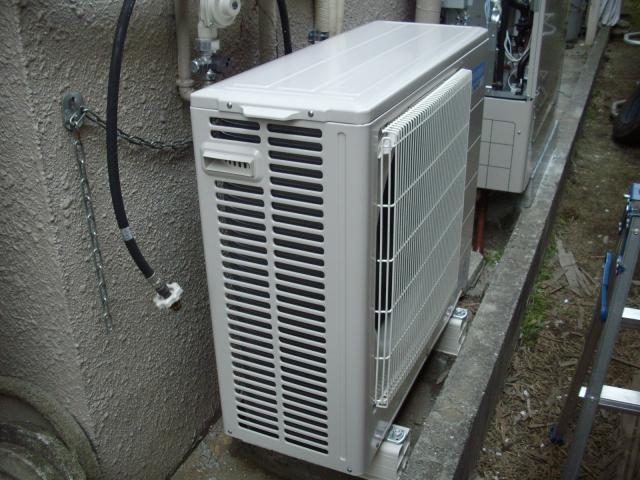

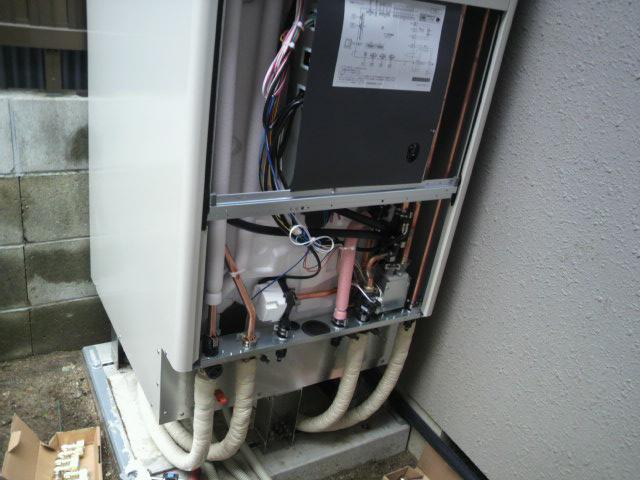

配管後、脚部カバーを取付　　　ヒートポンプユニットも設置完了

　　　

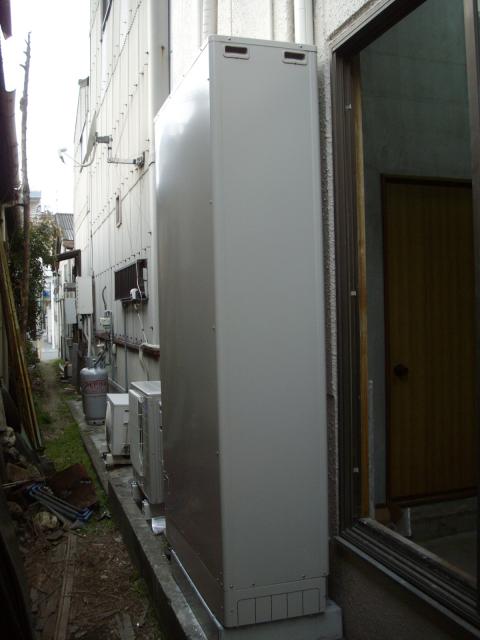

狭い路地にぴったりと設置できました。

大阪府守口市でオール電化（事前工事）

オール電化工事の事前工事
電気工事とエコキュートの基礎工事

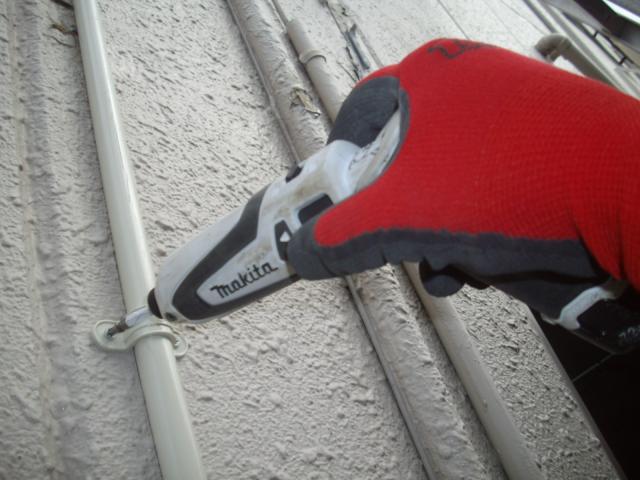

電源は外部をパイプ配管で施工します

基礎工事は簡易ベースで
本体工事はコンクリートが乾く来週になります

http://www.alldenka.jp/modules/dig/index.php?select=kuchikomi

守口市でオール電化工事

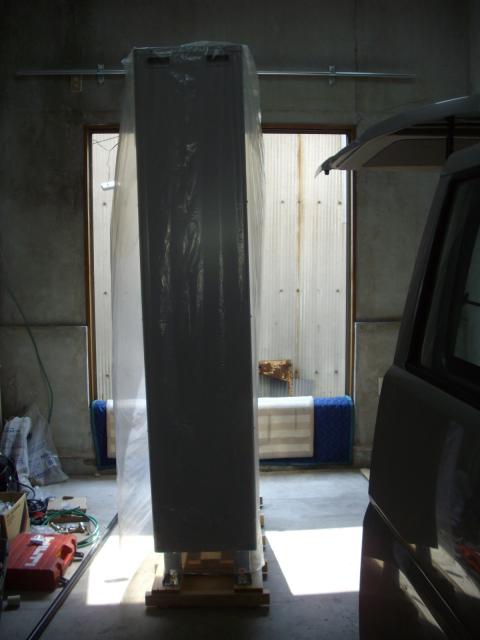

貯湯タンクの設置

ヒートポンプユニットは下の段に設置

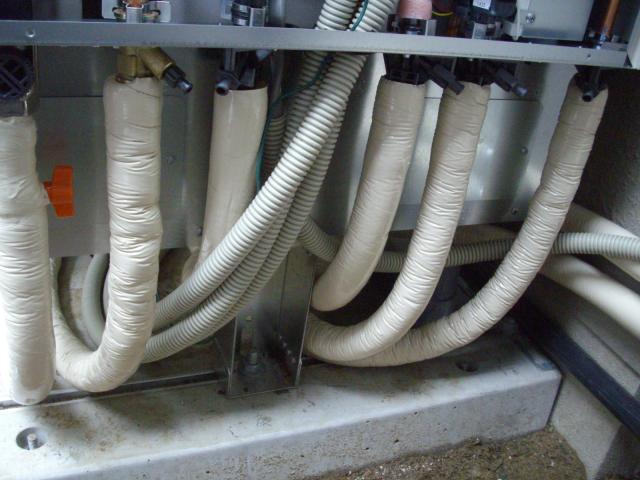

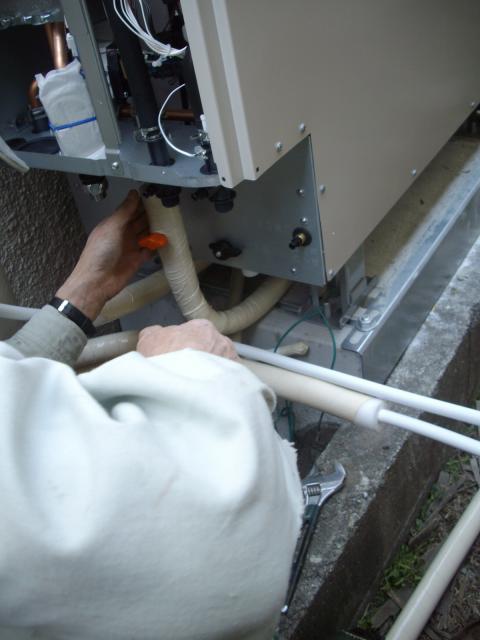

アトム電器では、ヒートポンプの配管及びすべての配管をドライフレックス（三層管）で施工しています。

　　

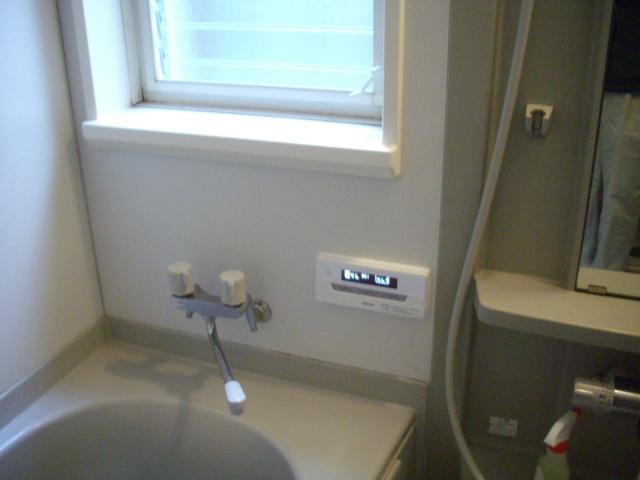

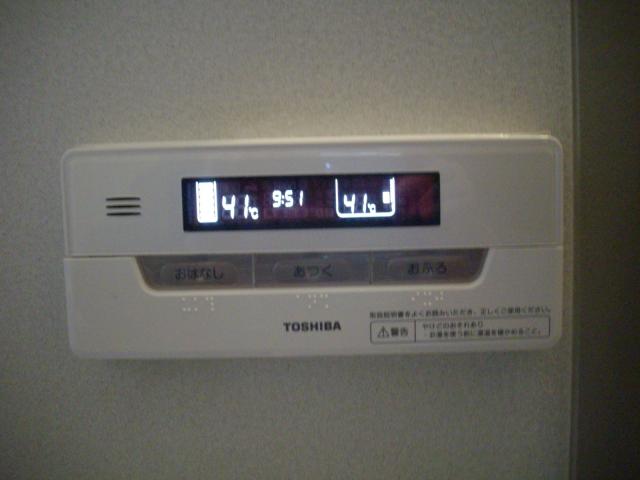

風呂リモコンの取替と

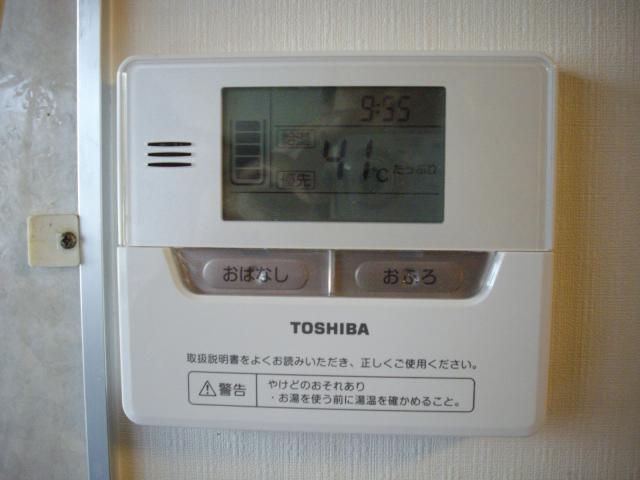

台所リモコンの取替です

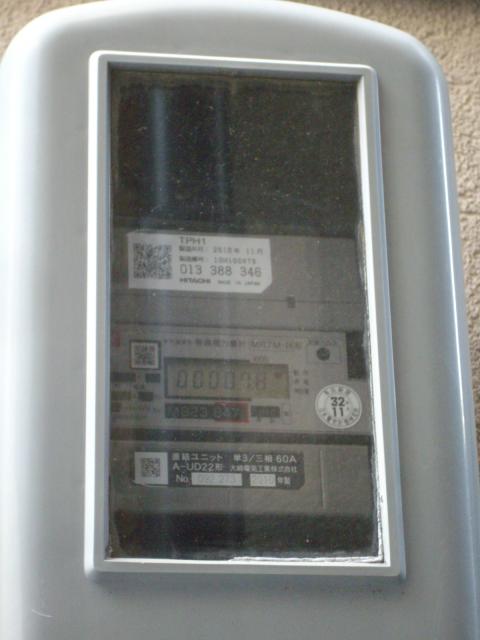

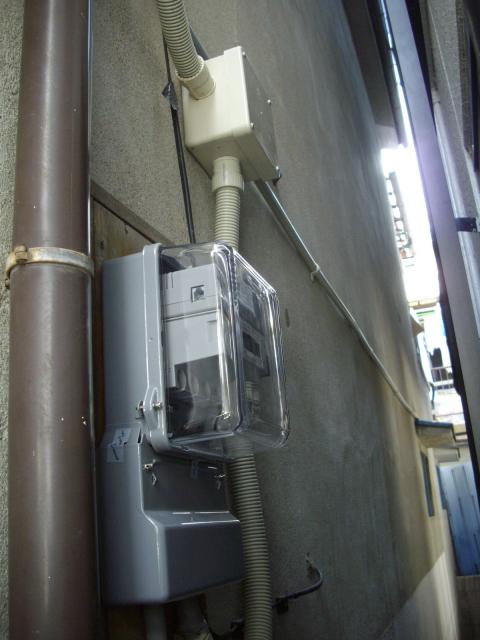

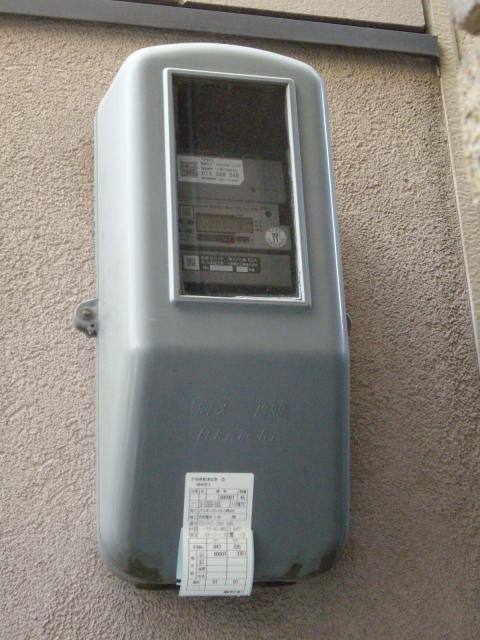

メーターもオール電化用のものに取り換えられて
めでたく夢のはぴeプランになりました。

Ｉ 様　当店をご信頼いただきありがとうございました。
これからは、末永くサポートさせていただきます。

　　
当店はオール電化ＪＰ様よりクチコミ優良店の認定をいただいております。
http://www.alldenka.jp/modules/smartfaq/faq.php?faqid=132

当店は、関西電力様より、はぴeスマイル店の認定をいただいております。
はぴeスマイル店のお約束
http://www.denka-life.com/hapie/subwin/promise.html

守口市でエコキュート取付（オール電化工事）

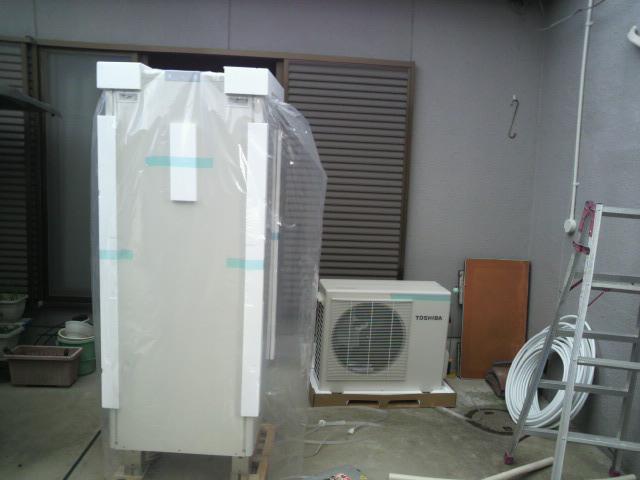

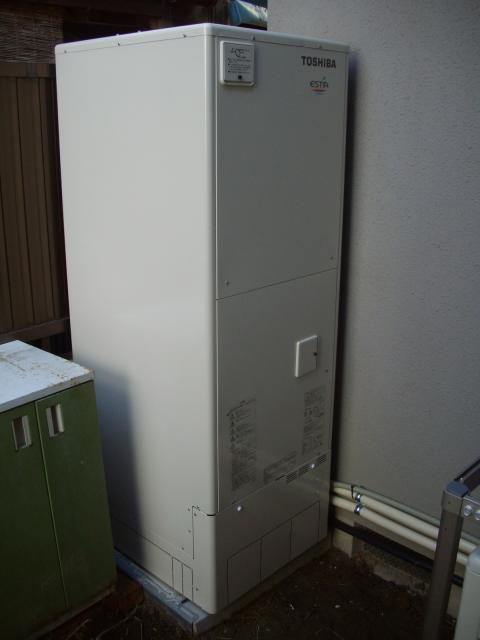

東芝エコキュート　ＨＷＨ-ＦＢ371Ｃ

　　　

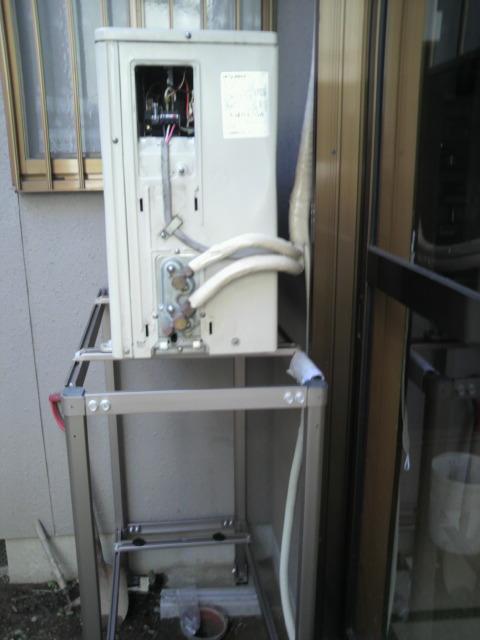

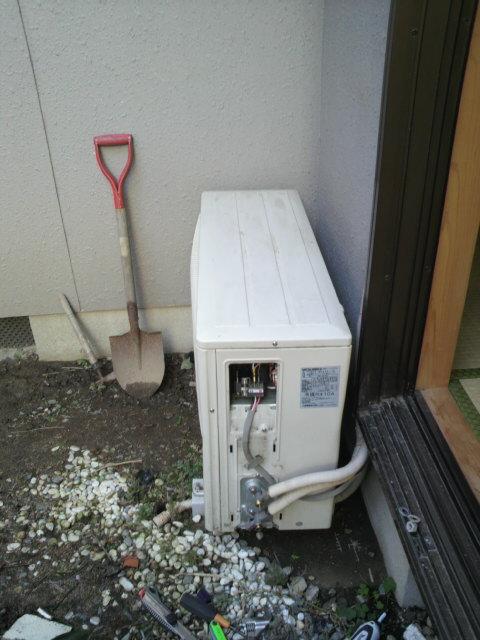

エアコンを取り外して　　　

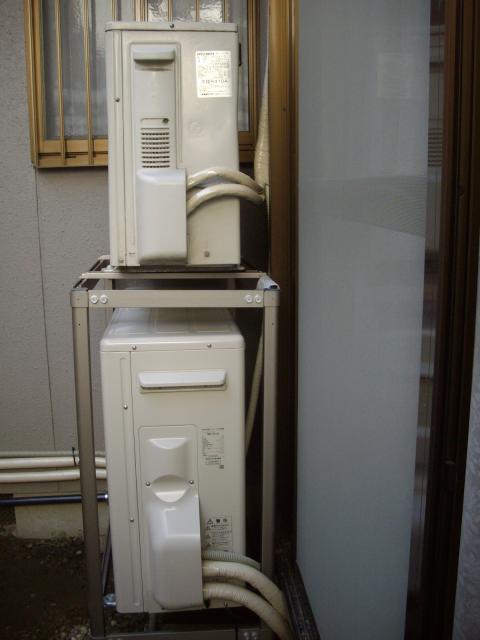

２段置き台の上側にのせます
エコキュートのヒートポンプユニットは下側に置きます

貯湯タンクを設置する基礎ベース

配管はすべてタブチのドライフレックス（三層管）

ドライフレックス（三層管）は銅管に比べ、熱伝導率が１/１０００と低く、熱が冷めにくいのです。
当店では、すべての配管をドライフレックスで施工しています。

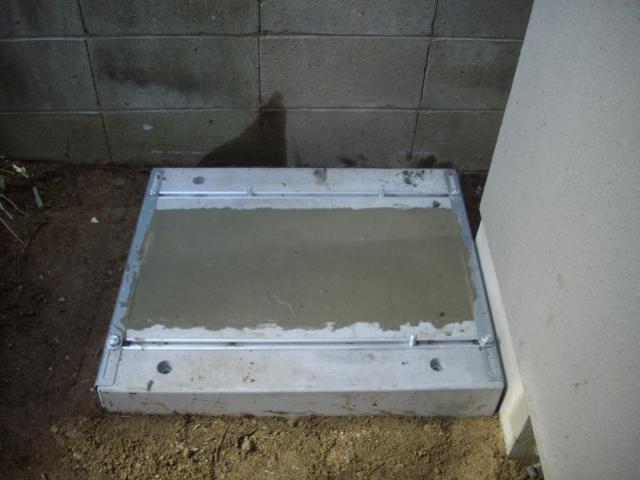

エコキュートの基礎工事（ベースマン）

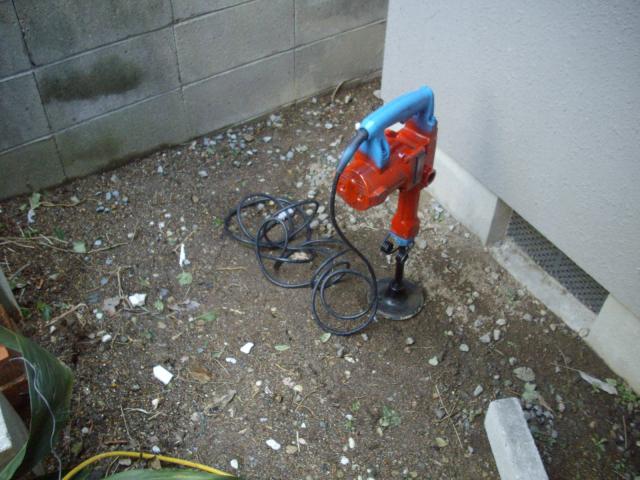

設置場所を転圧

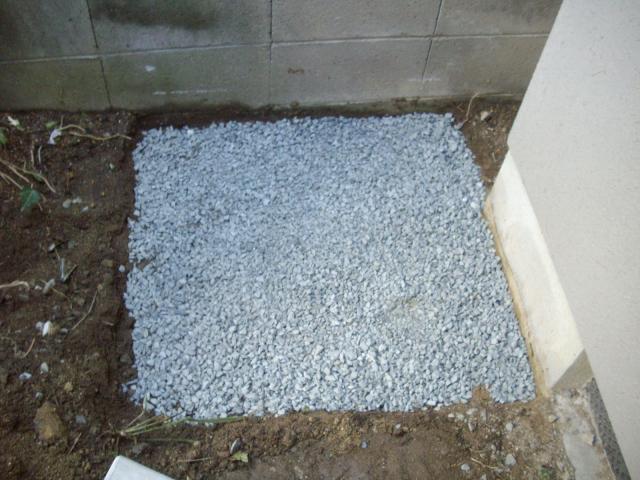

バラスを敷きつめて、
写真がないのですが、この上にモルタルを塗ります。

ベースマンブロックをプレートと連結、
４個のどぶボルトでセットしたのち、
後打ち生コンで一体化します。

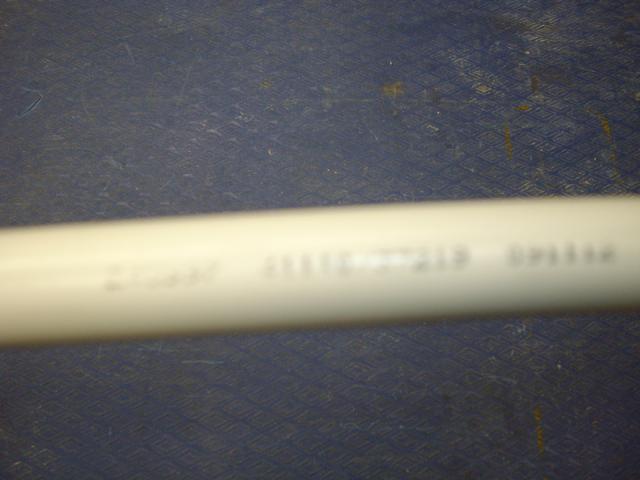

給水・給湯のすべての配管をタブチの三層管で、
タブチの三層管（ドライフレックス）は銅管に比べ、
熱伝導率が１/１０００と低く、熱が冷めにくいのです。

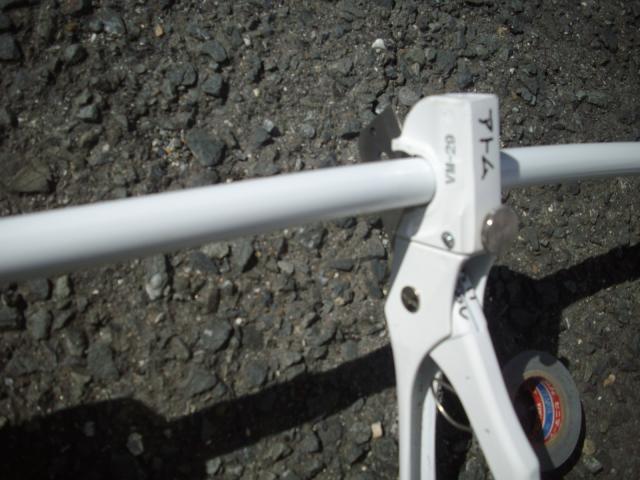

専用工具で切断すると

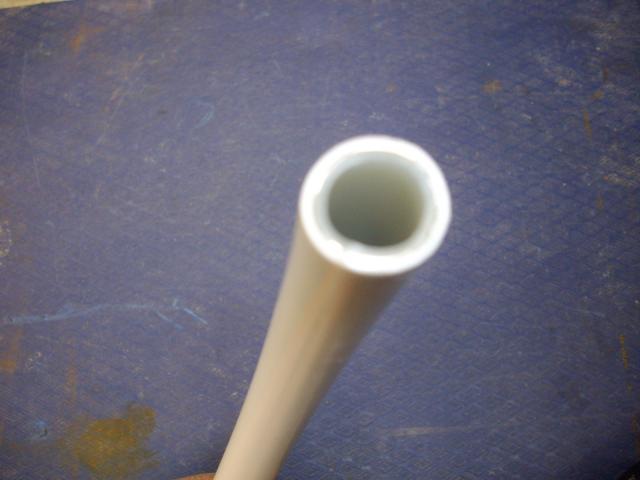

断面はこんな感じ、
内側と外側の樹脂でアルミをサンドしています。

アトム電器では、すべての配管をこの三層管で施工しています。

http://www.alldenka.jp/modules/dig/item.php?item_id=400&area_id=27

　　　夢のオール電化住宅

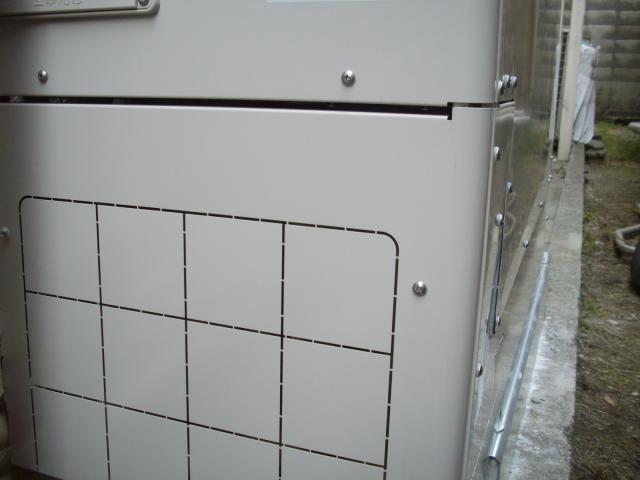

脚部カバーを取り付けて完成!　　　８年保証付き!!


ヒートポンプは路地置き!　　　配管は化粧カバーで処理!

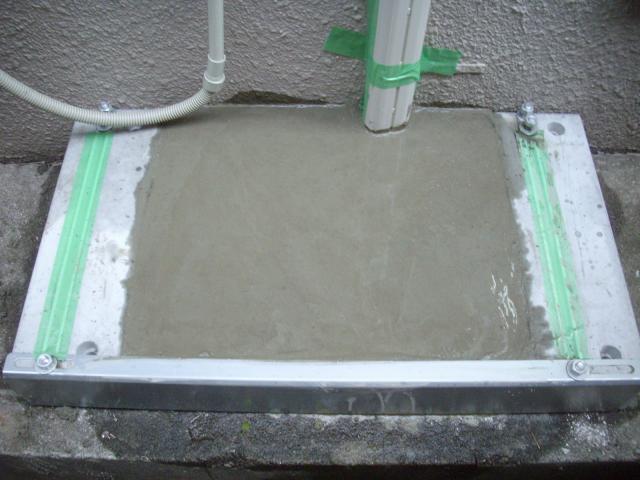

プラロックの下は水平をとってコンクリートで処理!!


今日から夢のオール電化（はぴeプラン）がスタートします!!

K様　オール電化設備を当店にご依頼いただいてありがとうございます。
今日からはアフターでしっかりサポートさせていただきます。
末永いご利用をお祈りいたしております。

アトム電器守口東店のオール電化工事

ダイキンエコキュート：EQ37LFV
日立IHクッキングヒーター：HT-T8TS

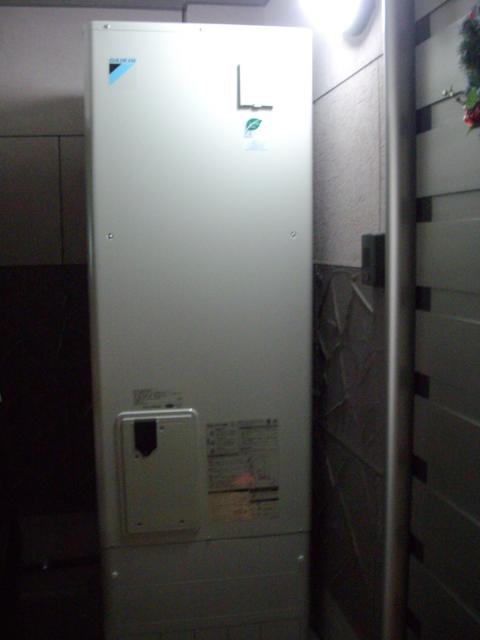

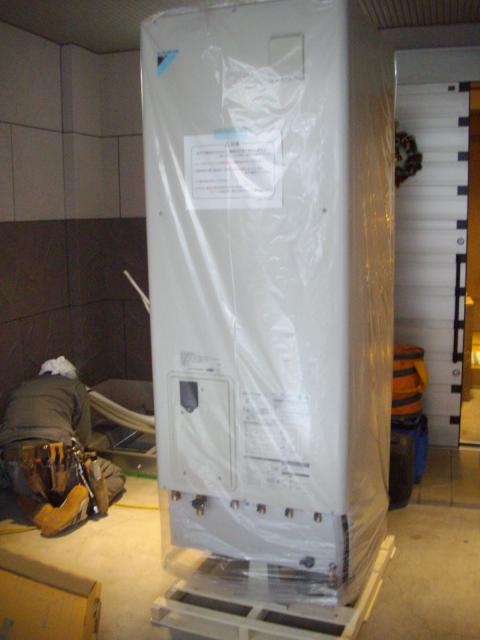

　ダイキンのエコキュートEQ37LFV
高圧パワフル給湯（300ｋPa)　　フルオートタイプ

　

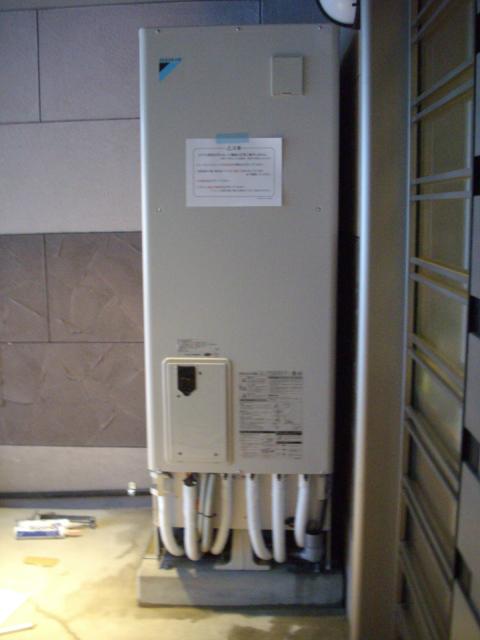

エコベースを使用しての設置（ベースにアンカーを打ち込んで固定しています）

　　　　　　　

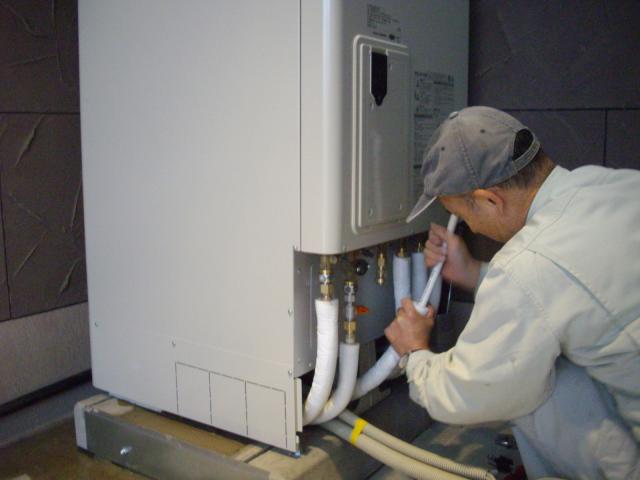

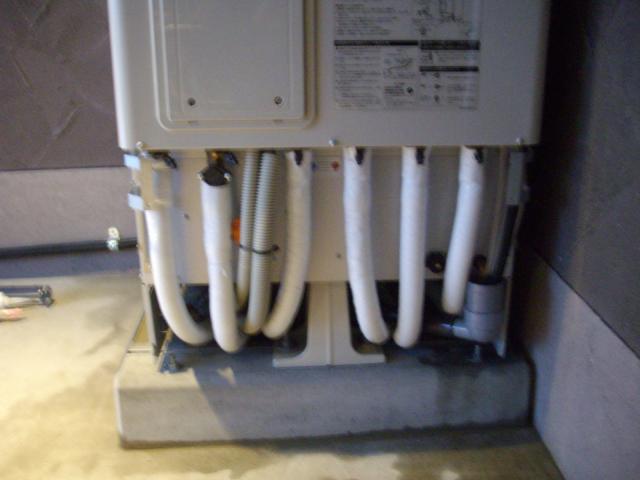

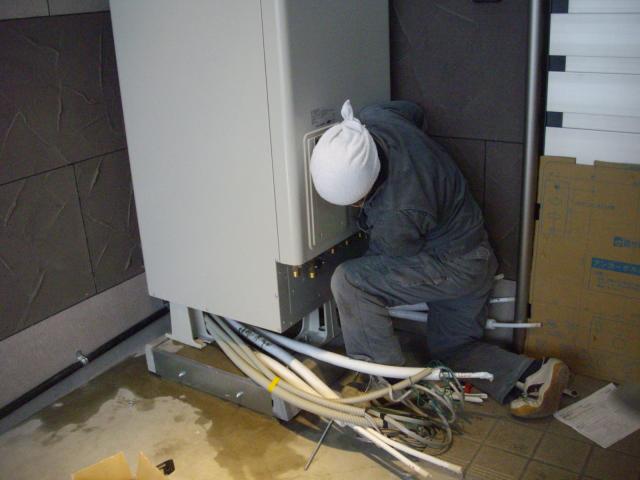

配管はタブチのドライフレックス（アルミ三層配管）を使用しています。
銅管に比べ、熱伝導率が１/１０００と低く、熱が冷めにくいので当店はすべての配管に使用しています。

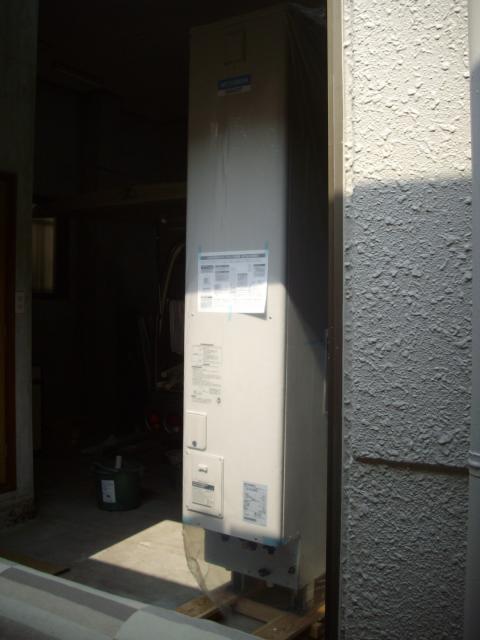

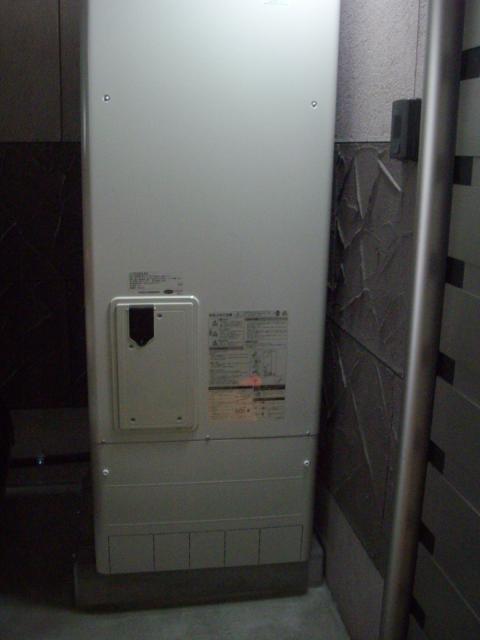

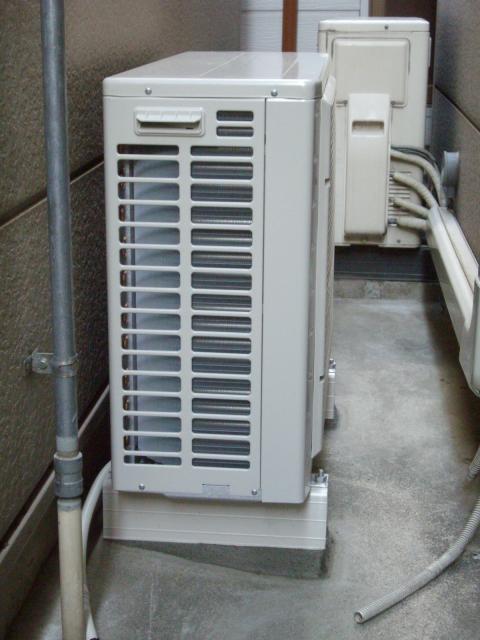

ガレージ内設置です。

大阪府　四條畷市でオール電化工事

　　　　　　　　　

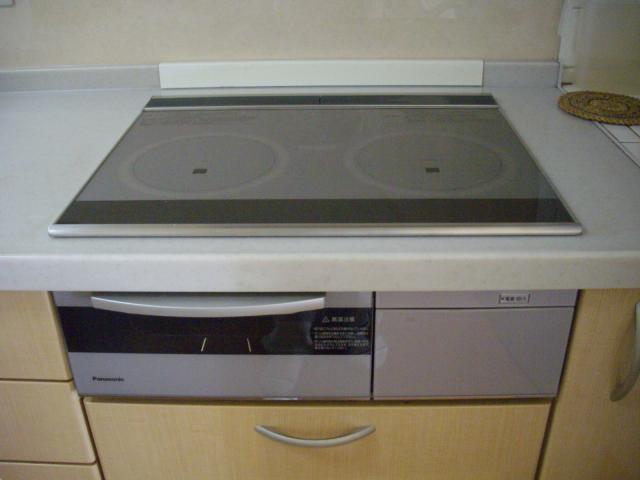

既設のガスコンロを取り外して　　　　　　　　　　　　　IHクッキングヒーターに取り換え
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（パナソニック：KZ-JT60XS）

　　　　　　　

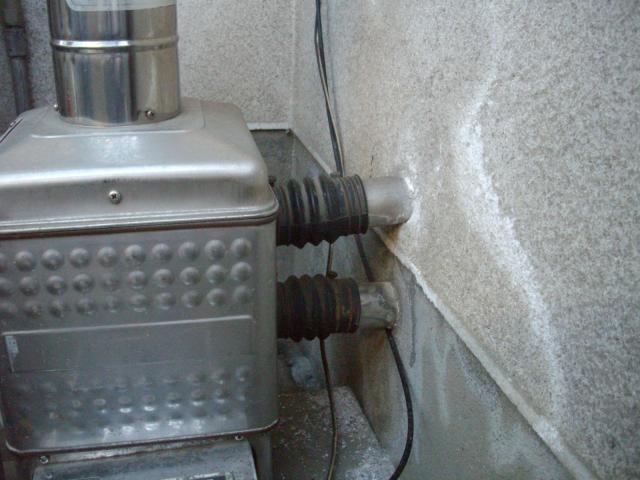

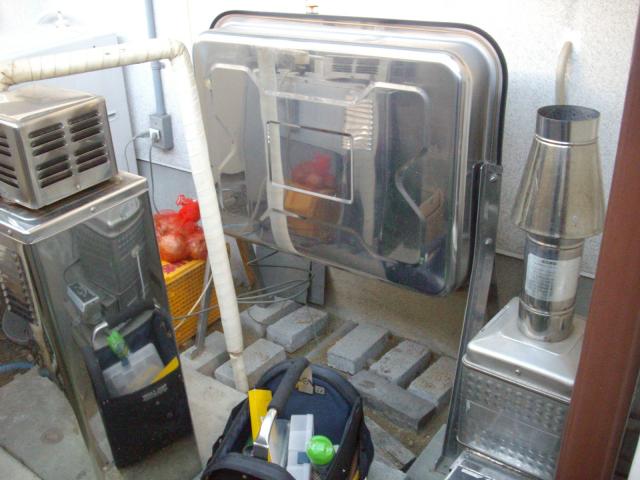

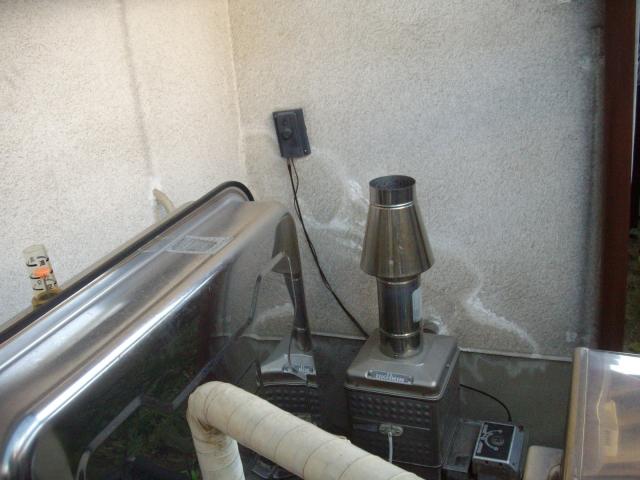

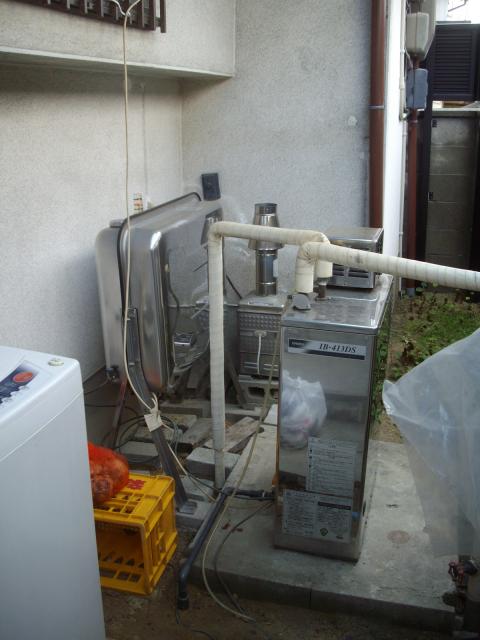

灯油の給湯器です　　　　　　　　　　　　　灯油のタンクには50㍑も油が残っていました。
　　　　　　　　　　　　　　　　　　　　　　　　　　　（時間をかけてすべて抜き取って）

 　　　　　
使用していなかったのですが、プロパンガスの風呂釜が残っていたのでこれも撤去します

取扱説明をしたりで話し込んでいたら、すっかり薄暗くなって
帰り際に記念撮影！

Y様　末永いご使用をお祈りいたします。とともにしっかりサポートしてまいります。

当店でお買い上げありがとうございます。



　　　　　　　　　　　クチコミ優良店とは

お問い合わせは当店まで！

電話：０６－６９０２－２２８５
ＦＡＸ：０６－６９０２－２２５６（２４時間受付）
Ｅ－ＭＡＩＬ：aspec22@nifty.com

【主な営業エリア】
大阪府　【守口市、門真市、寝屋川市、枚方市、摂津市
　　　　　　交野市、四條畷市、大東市、鶴見区、旭区、城東区】

寝屋川市のH様邸でのオール電化工事

　　　　　　　
ガスコンロを撤去して　　　　　　　　　　　IHクッキングヒーターに取替しました。
　　　　　　　　　　　　　　　　　　　　　　　　　　　（猛暑の今日、汗だくの調理から解放されます）

　　　　　　　

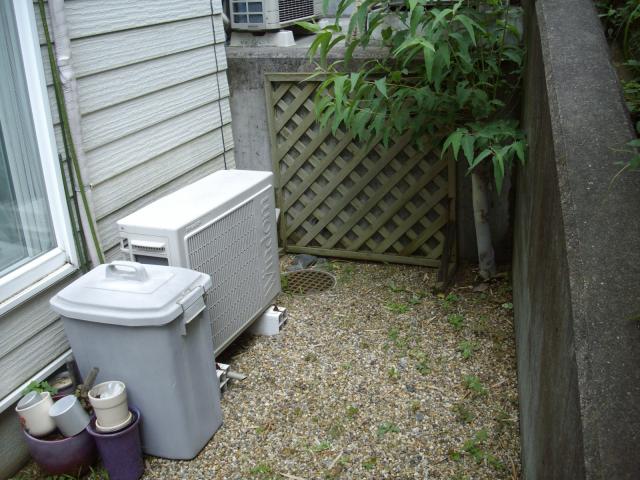

この場所に　　　　　　　　　　　　　　　　　　　　　こんな風に設置します

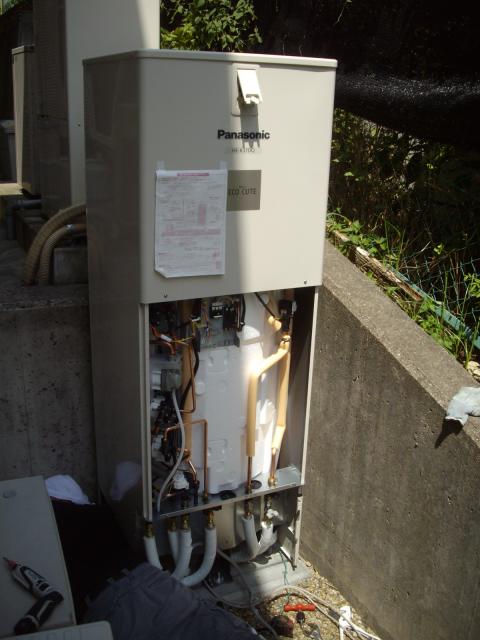

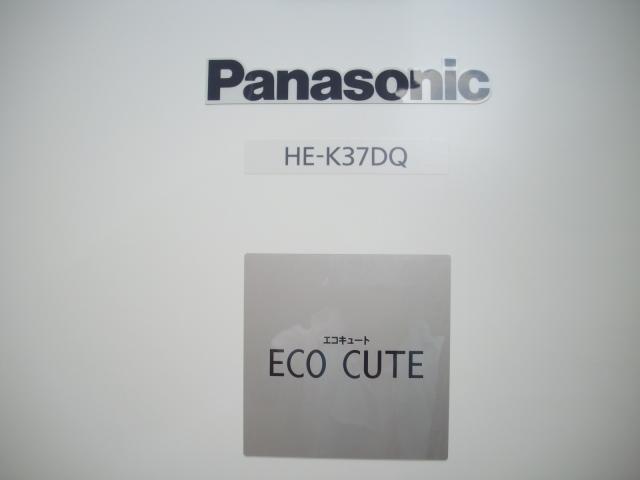

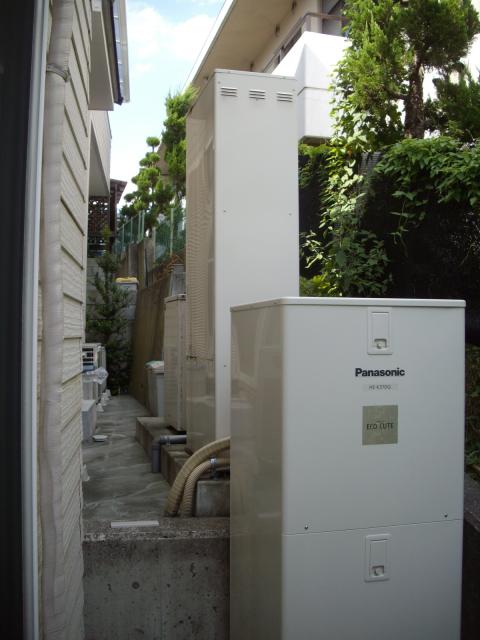

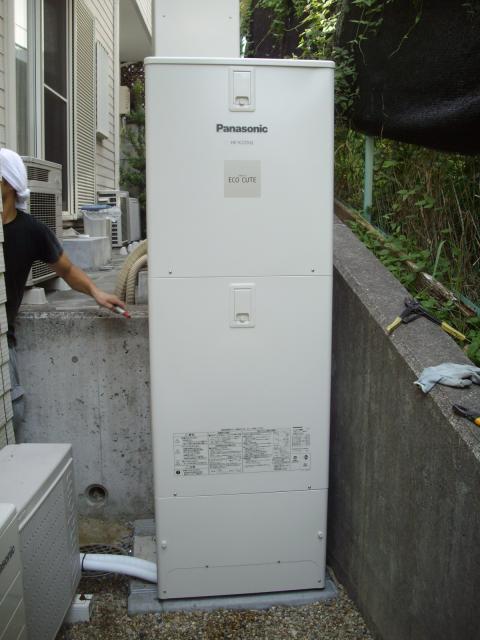

　　　　　　　 完成です!!　　　　　　　　　　パナソニック製　HE-K37DQSをお買い上げいただきました。

上部に見えるのが、お隣様のエコウィルです。
まさにエコエコ対決!!
