「マルチエアコン」とは１台の室外機で数台の室内機を運転するエアコンの事をいいます。
このエアコンの交換工事をさせていただきました。

御紹介させていただきます。

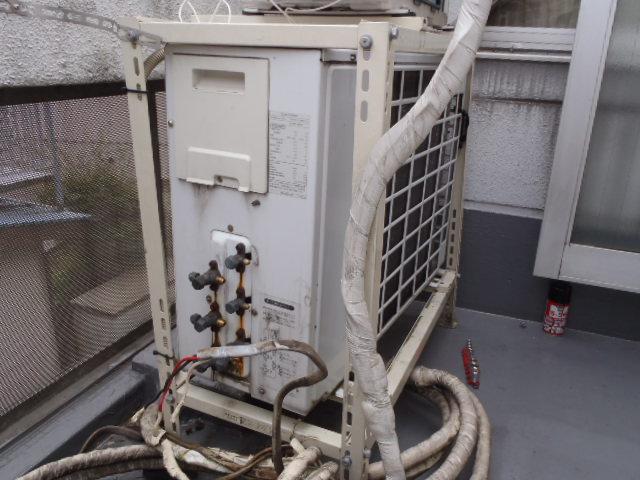

　　これは屋外に設置するエアコンの「室外機」です。
　　このマルチエアコンの室外機で、２台の「室内機」を
　　運転させる事ができます。

　こちらの２台が「室内機」です。　

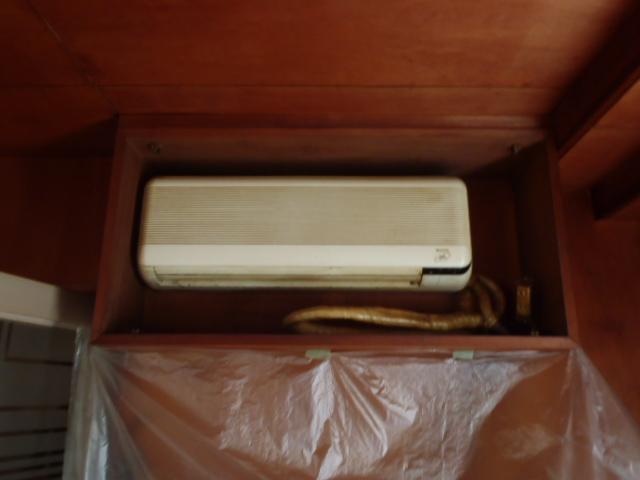

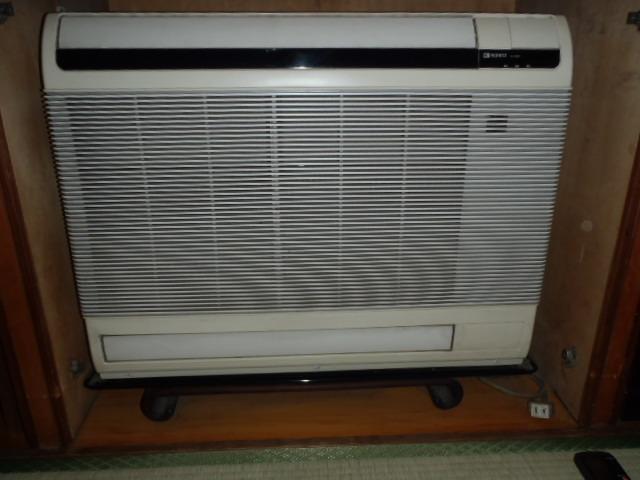

　リビングに据付けられてる「壁掛け形」と和室の「床置き形」の室内機です。

 　  箱の中に埋め込み、全面グリルを取付ていましたが
　　見栄えは良いのですが「全然、風が来なかった」そうで
　　いつからか全面グリルは外しての使用になったそうです。　　　
　

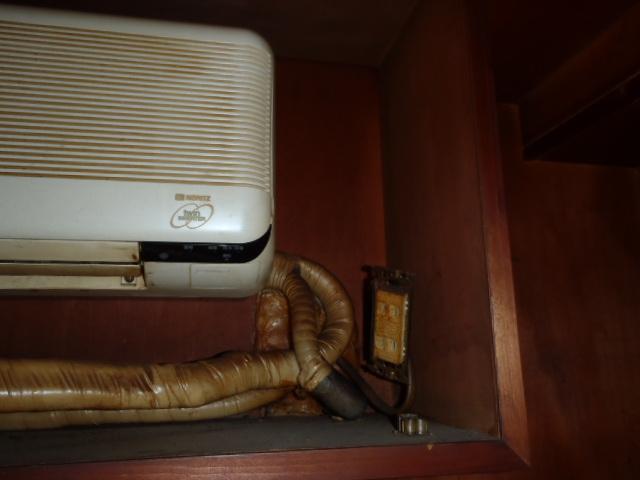

　　「グリルで見えないから・・・」　との考えで、
　　この配管の仕方になってしまったのでしょうか・・・　

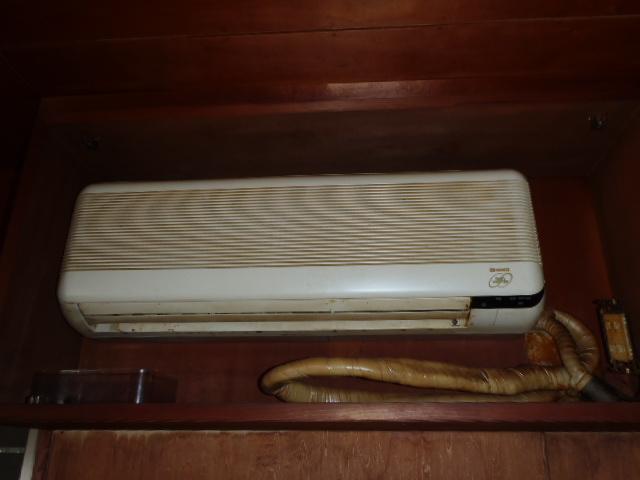

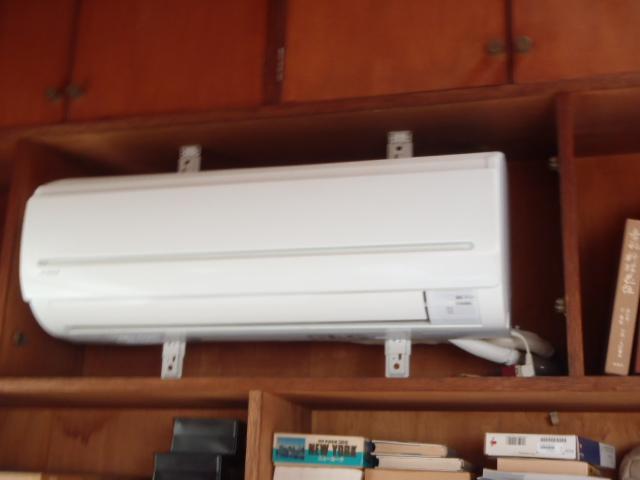

　　２年前にうちで取付したエアコン。

　　ここも埋め込みグリルがあったそうですが、
　　風が来ないので外して使用していたそうです。
　　
　　ここは単純に「タテサン」を使って取付しました。

～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

 室内機（リビング）、室外機を撤去します。

　冷媒配管と操作線と電源を室外機から外します。

　配管は隠ぺい配管です。
　

 　リビングのエアコンを取り外します。

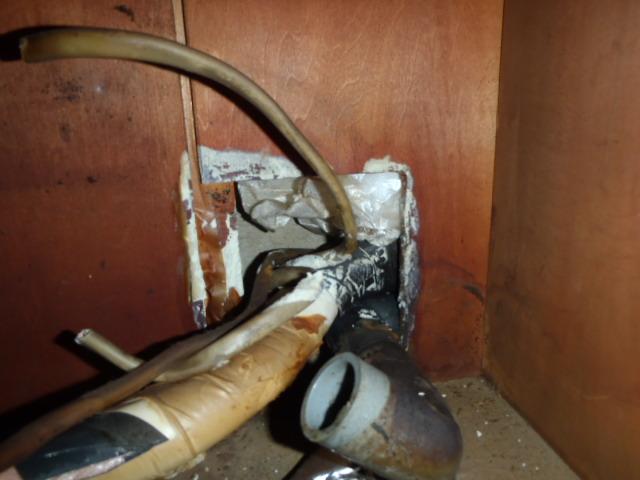

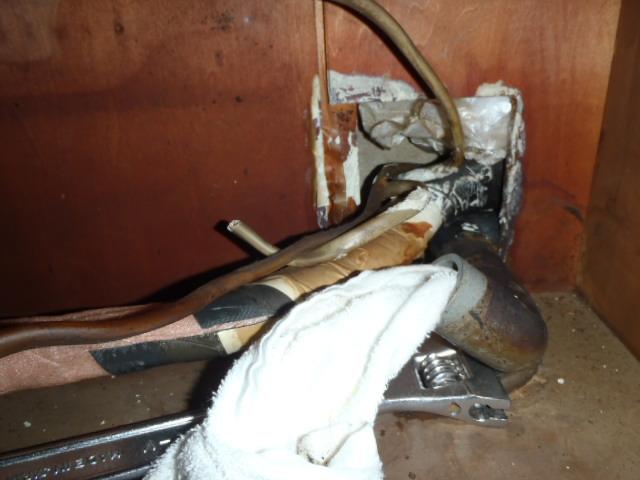

  冷媒配管、ドレン配管、操作線を外した所の写真です。
　ドレン配管は灰色のビニルパイプです。
  冷房時の除湿した水を排水するパイプです
　出口が上がり気味です・・・
　普通、結露防止に保護材を付けますが保護材はありません。
　ビニルパイプの下に工具をあてて、
　やっと少し傾斜ができました。　　
　　　　　　　　　　　　　　　　　　　
　このままでは漏水の可能性があるのでビニルパイプの
　下に木をあてる事にしました。
　試験水を入れ排水を確認します。

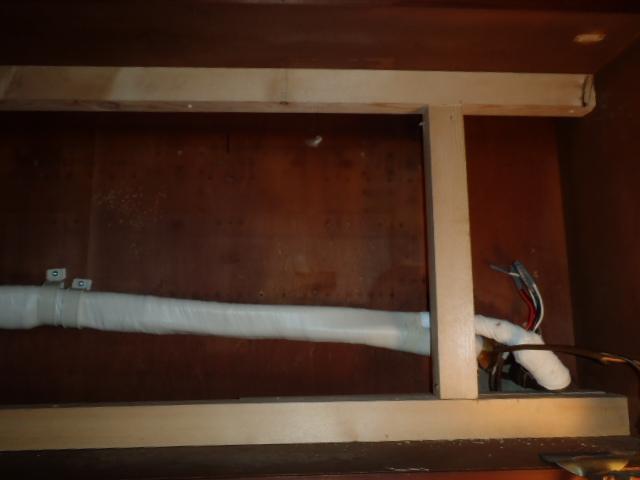

冷媒配管とドレン配管と操作線の準備をしてから木材で
　下地をつくりました。

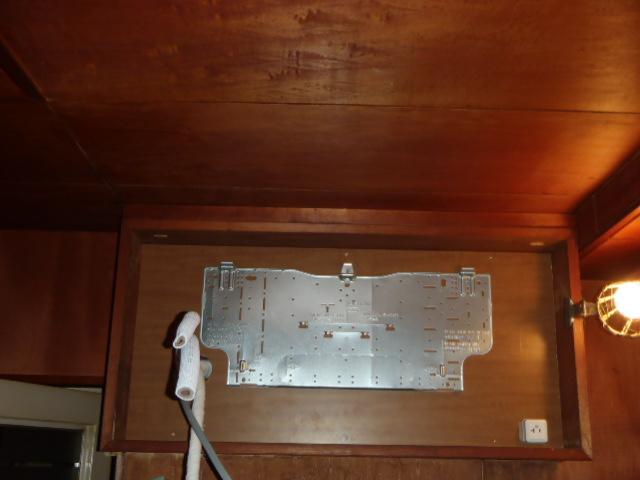

                                                     箱よりエアコン本体を出しエアコン効率を良くする目的と
　パイプスペースをとり仕上がりをカッコ良くするためです。　

  　　
　
      化粧板をハメて大工仕事終了の写真です。　



   が・・・（泣）

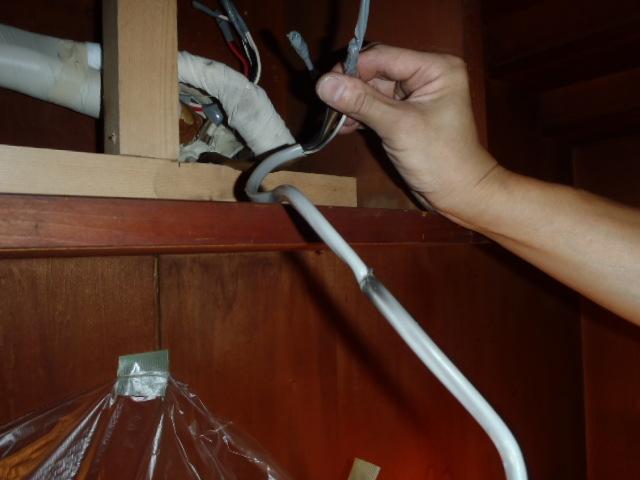

　 一度、化粧板を取り付ける時、コンセントの線を挟んで
　ショートさせてしまった写真です。
　電線の「ど真ん中」にドリルでもんでしまいました・・・


  今回のエアコンには室内電源は必要ないのですが。
　　　　　 　　　　　　　　

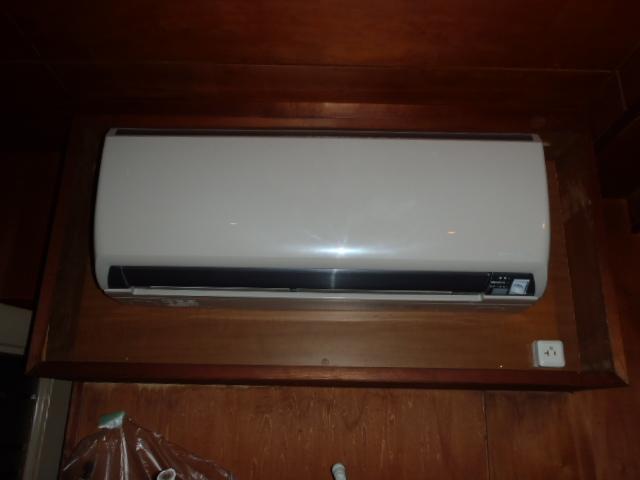

　　 　　    室内機取付完成の写真です。　　　　　　　　

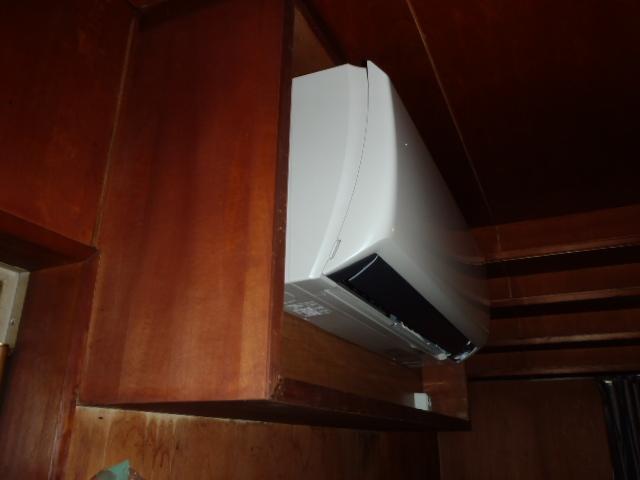

 　　　　   横から見るとこんな感じです。
