インターホンからカメラ付きインターホンに
取り替え工事です。

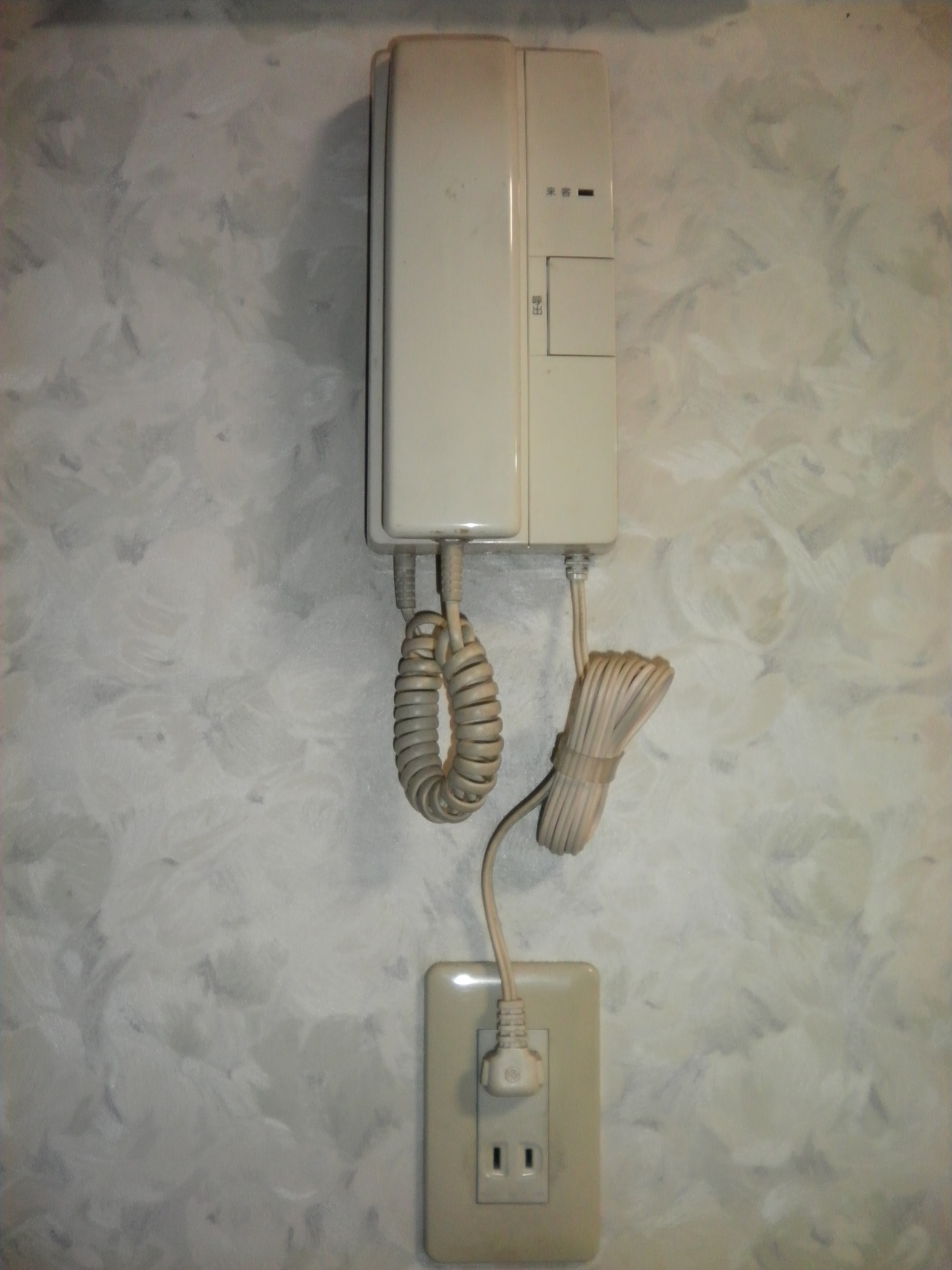

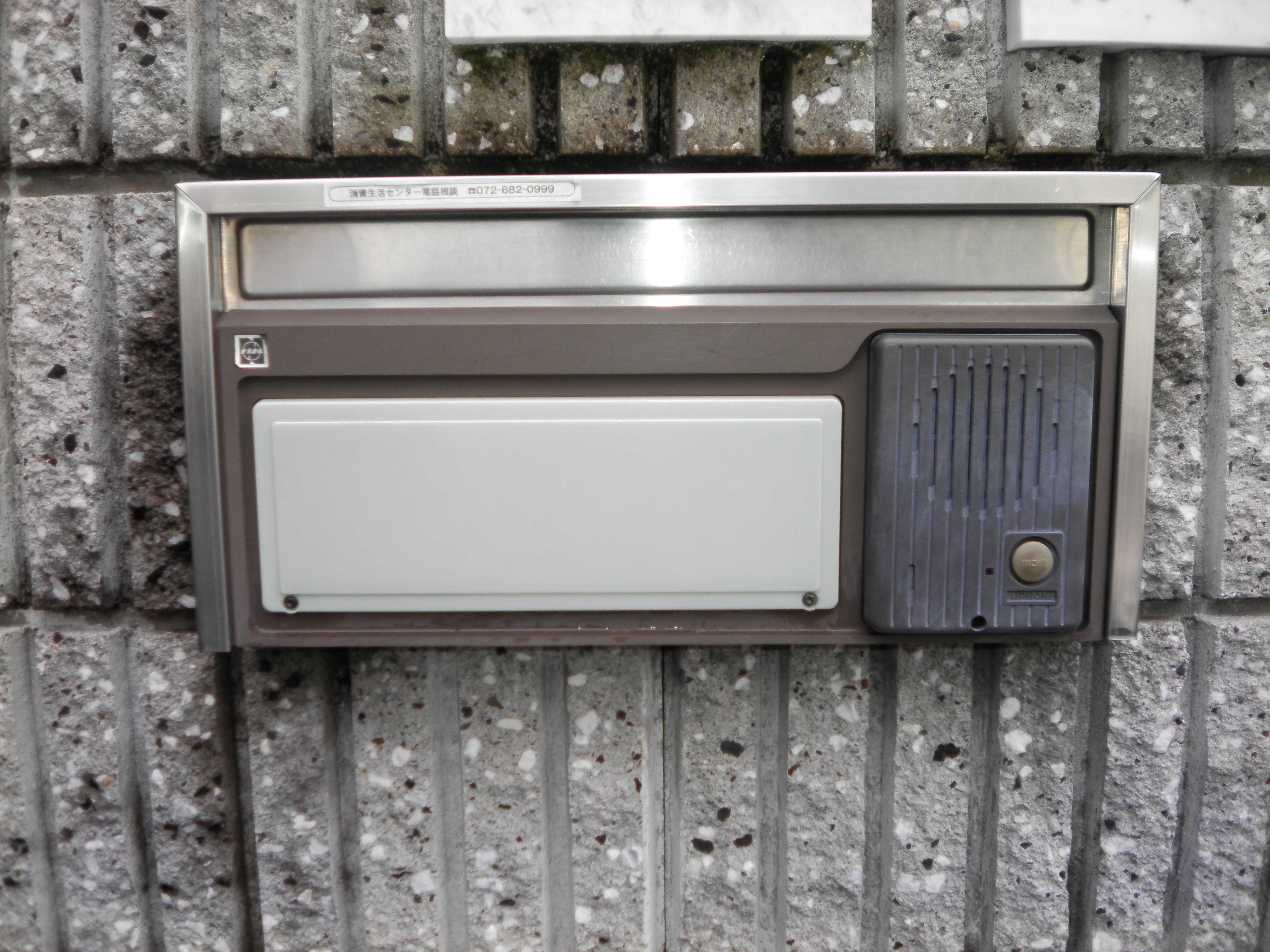

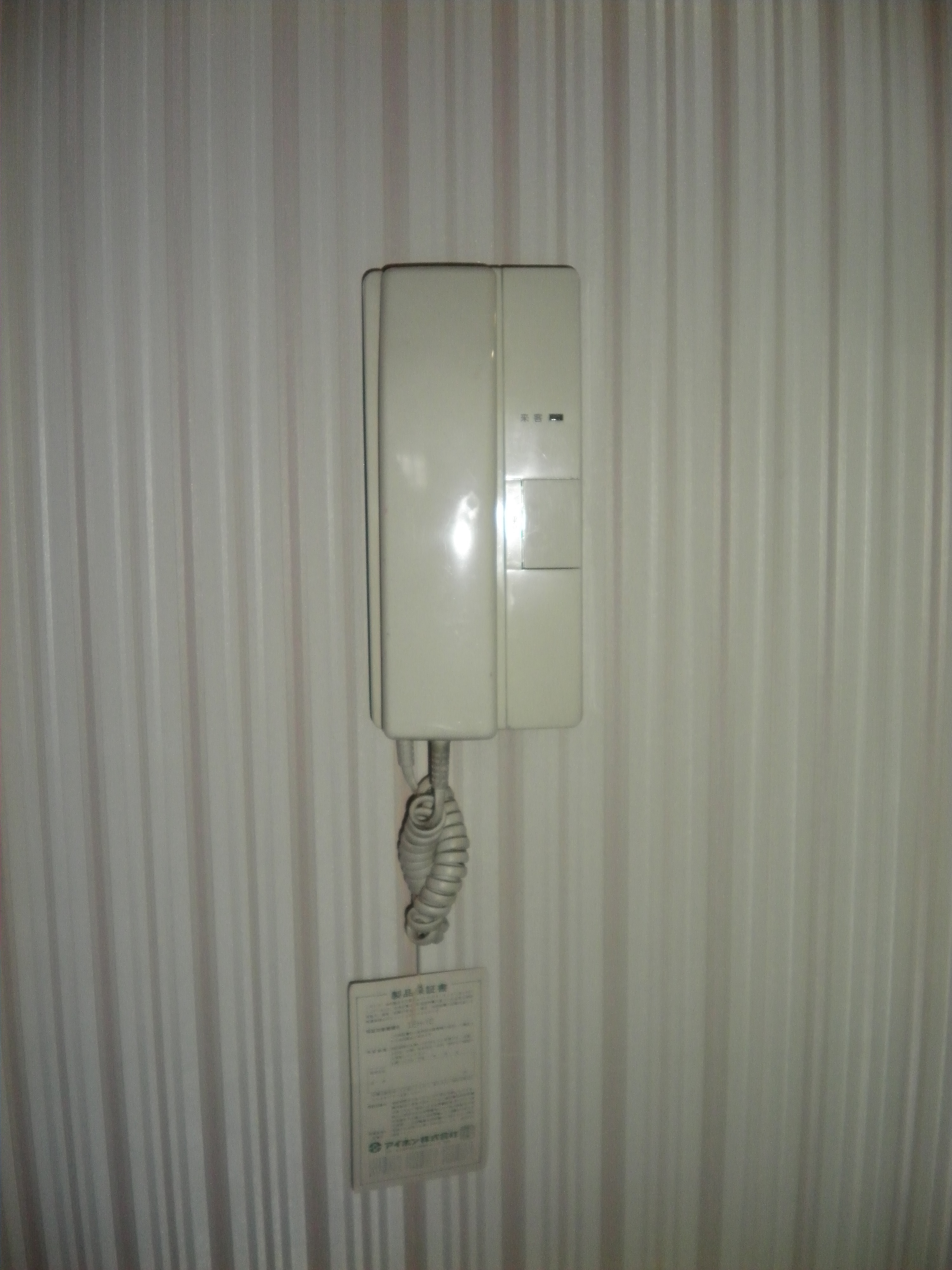

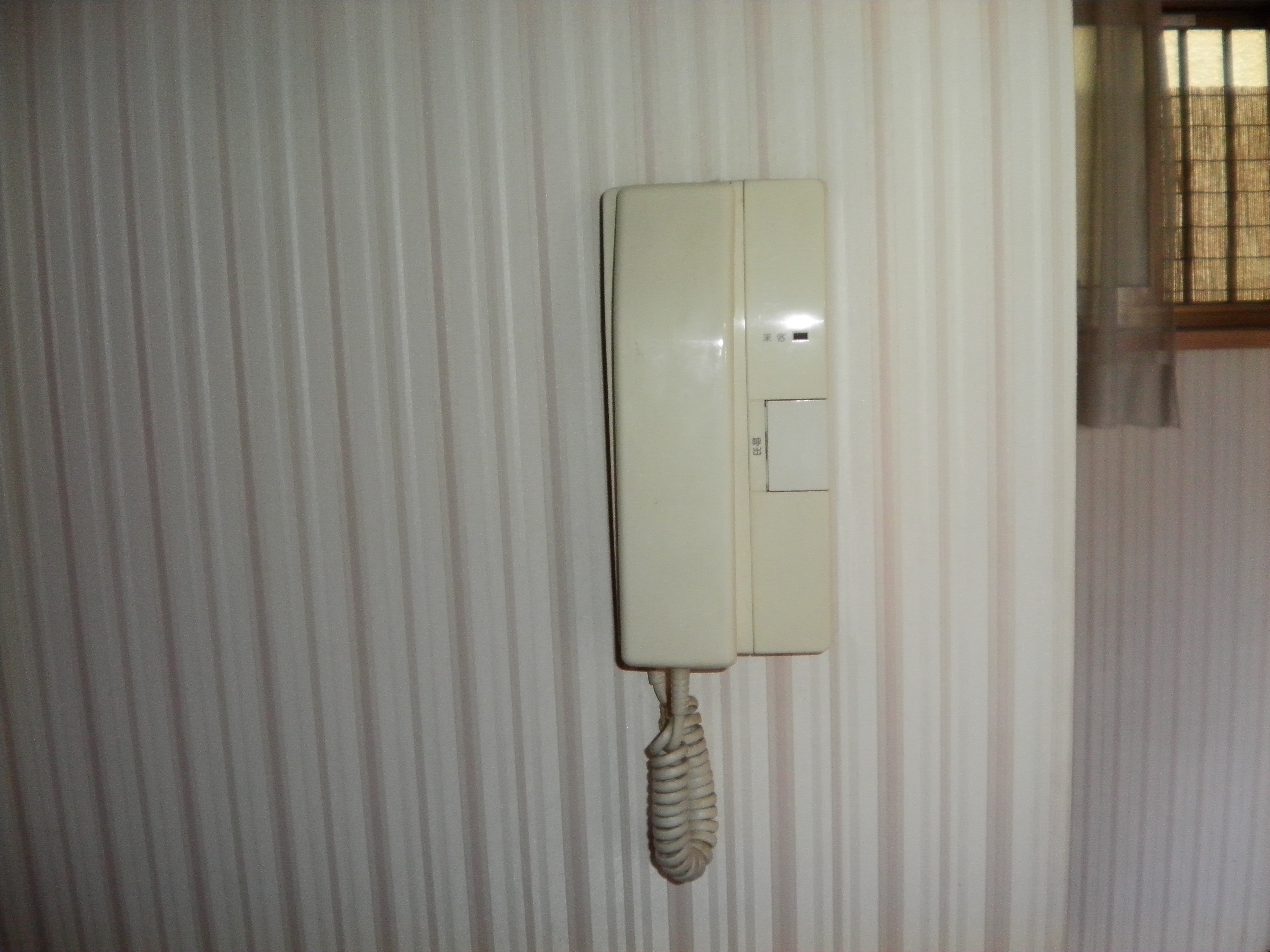

既存に機器です。玄関子機１台に室内親機と
室内子機が２台、もう一つカラオケルームに
パトライトがありました。

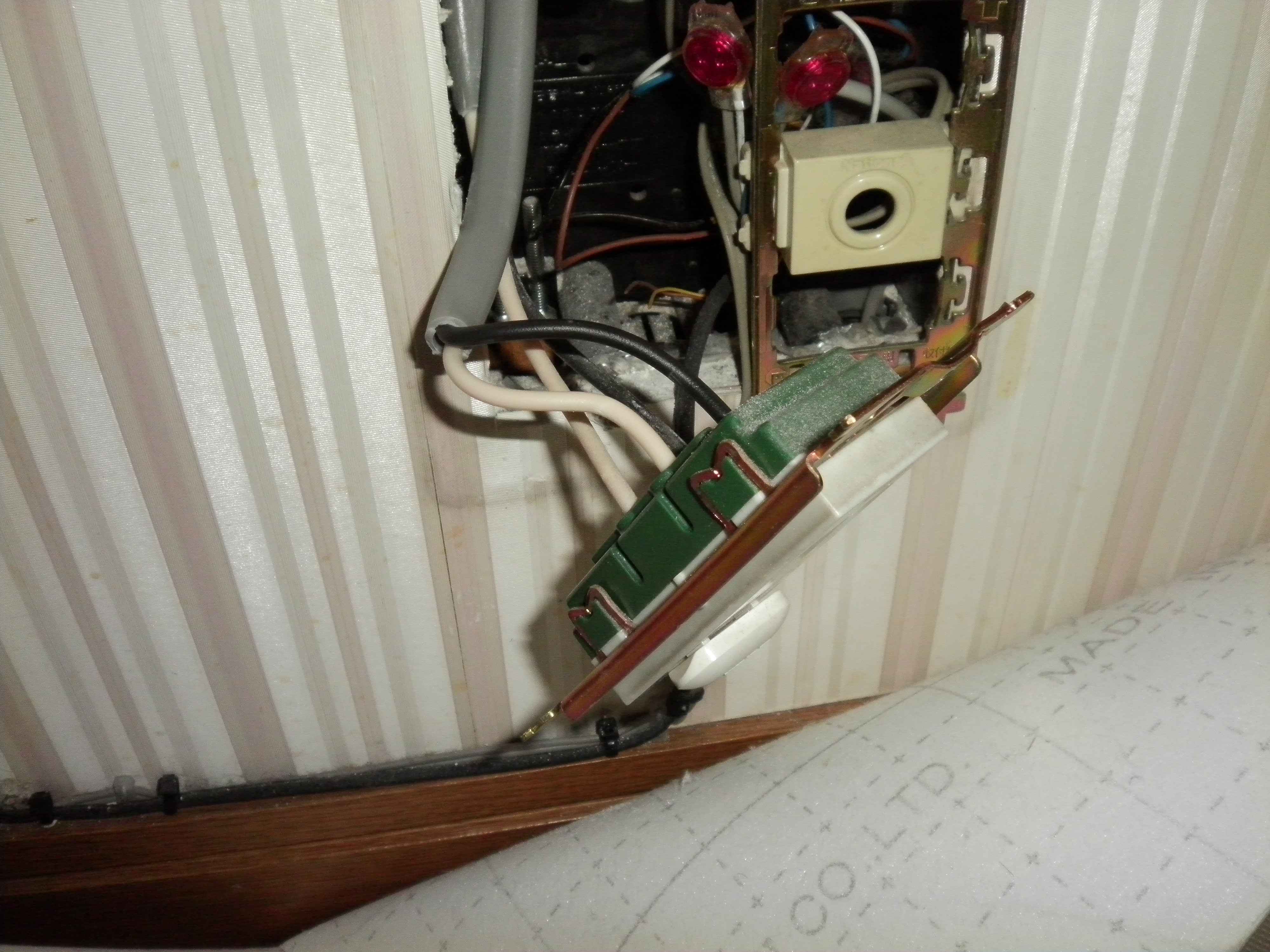

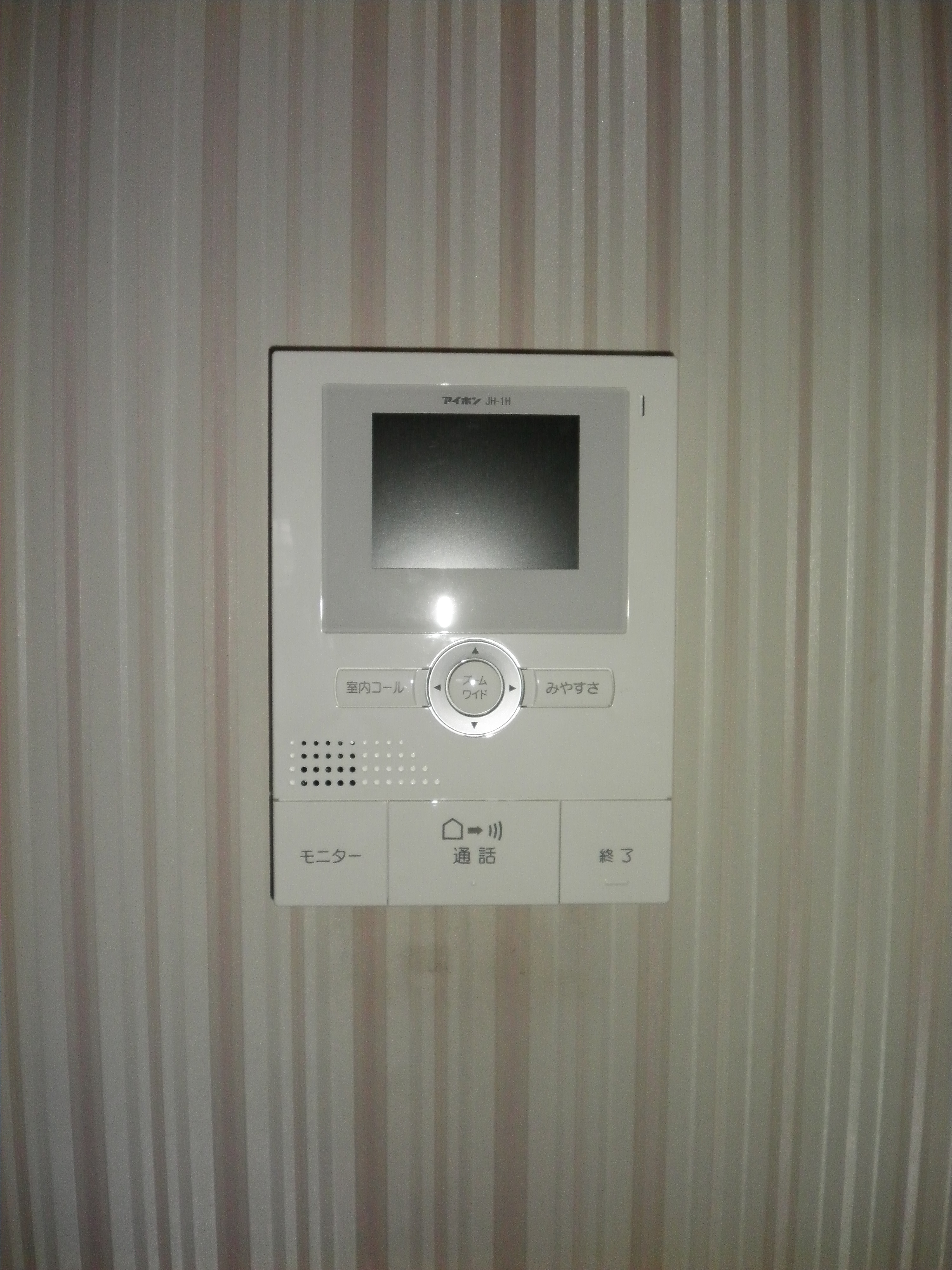

新しく取り付ける室内有線モニター子機には100Ｖが必要なので
丁度、取り付ける所にコンセントがありましたので、壁の中に
電線を通して100Ｖ電源をとりました。

機器に直結せずにトラブルがあった時のために切り分けられる
ように電源を接続しました。
　

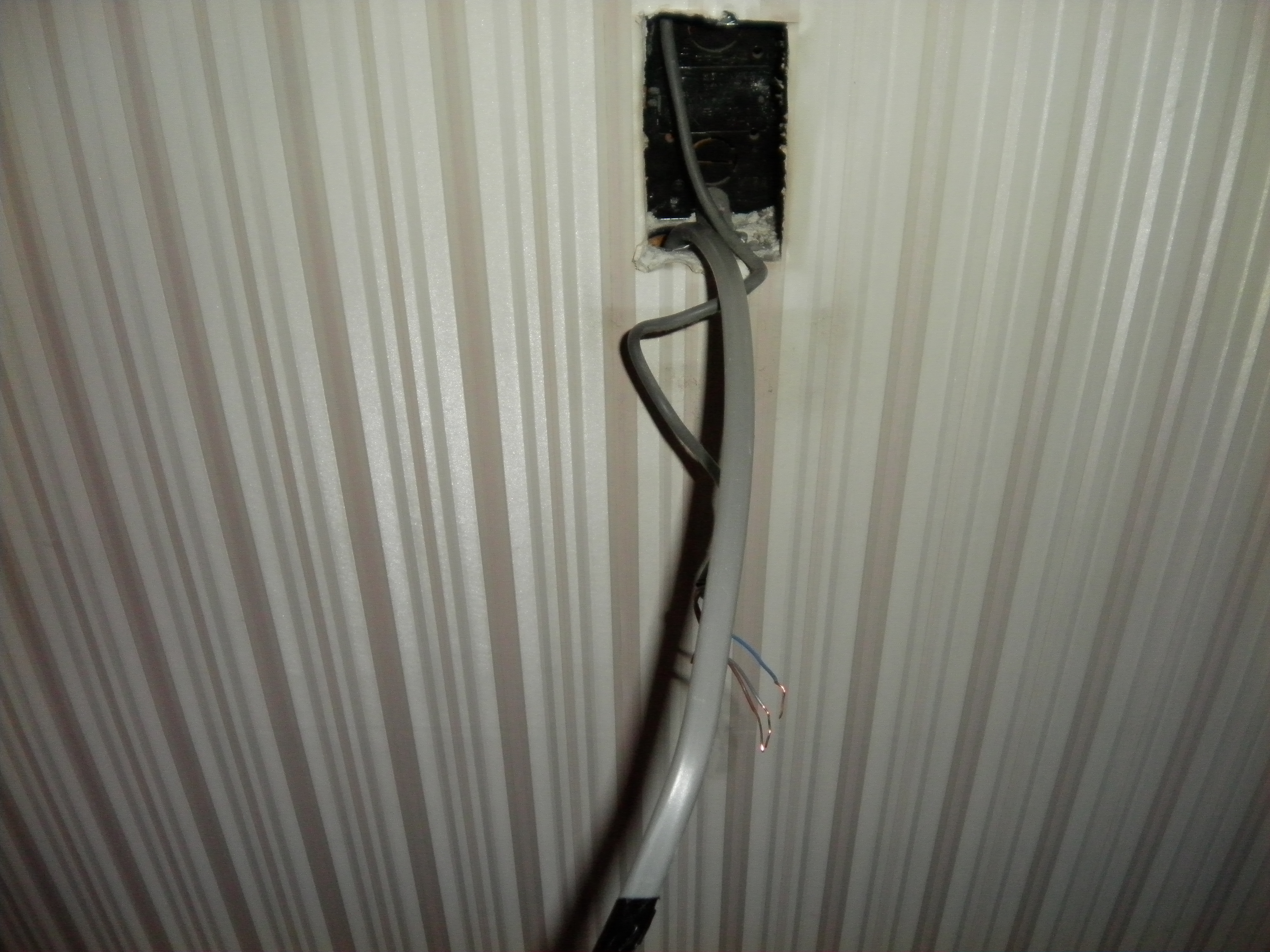

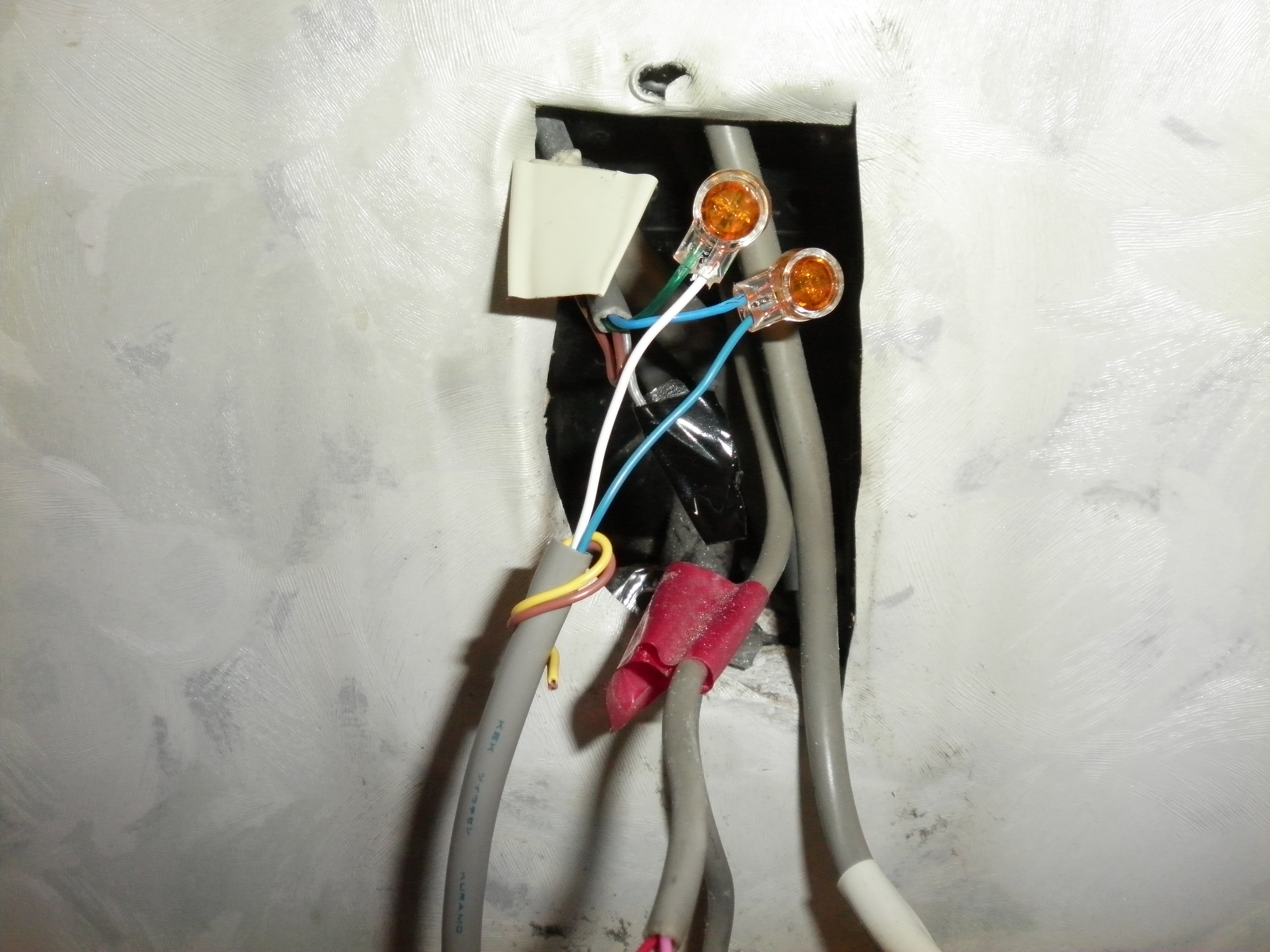

モニター親機にはそれぞれに機器からの配線を接続します。

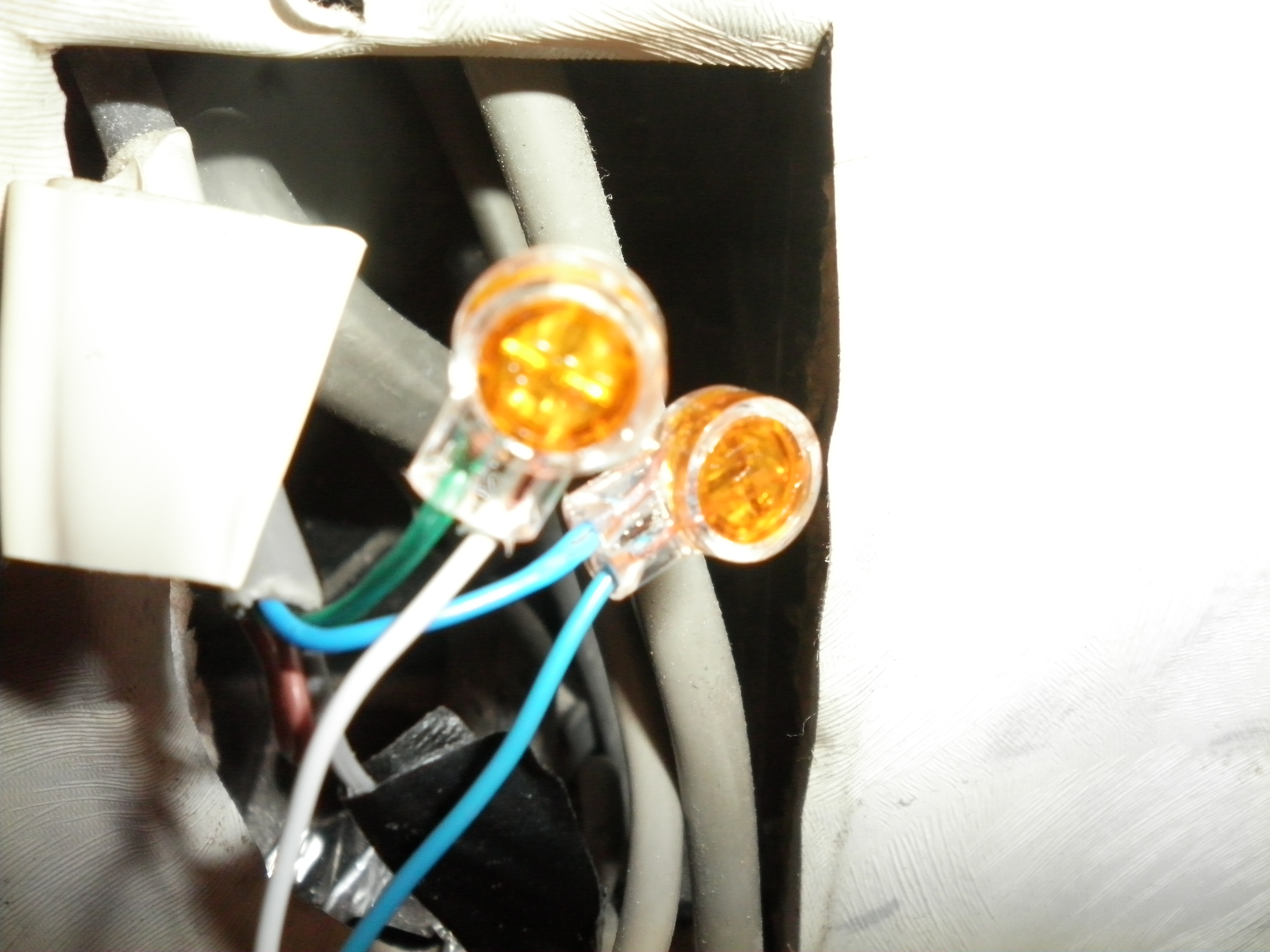

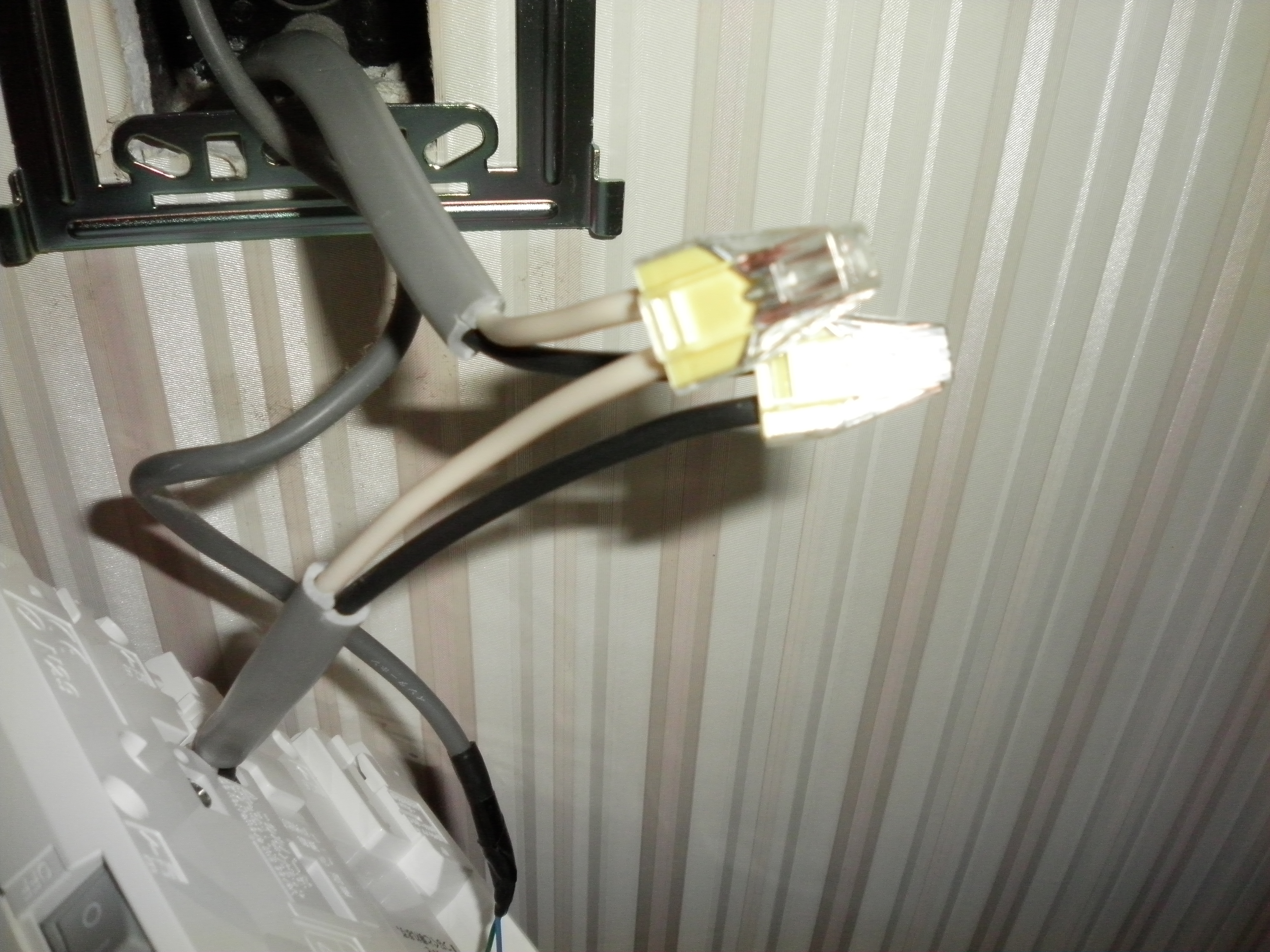

短い配線は通信・信号用のエレメントコネクタで延長します。
線と線をねじって の接続は映像に影響することがあります。

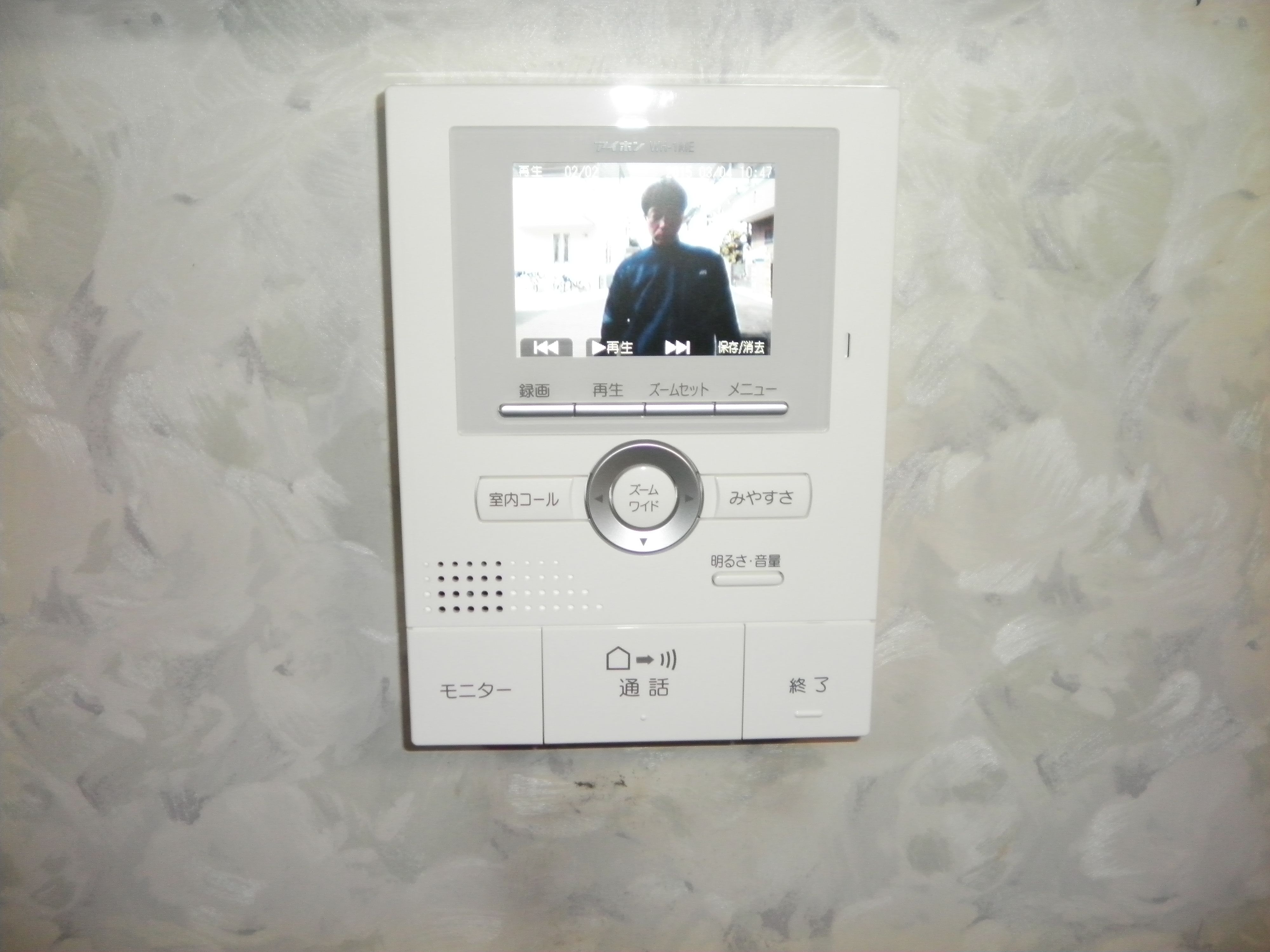

ワイヤレスモニターもありますが、写真撮り忘れました。合計室内には

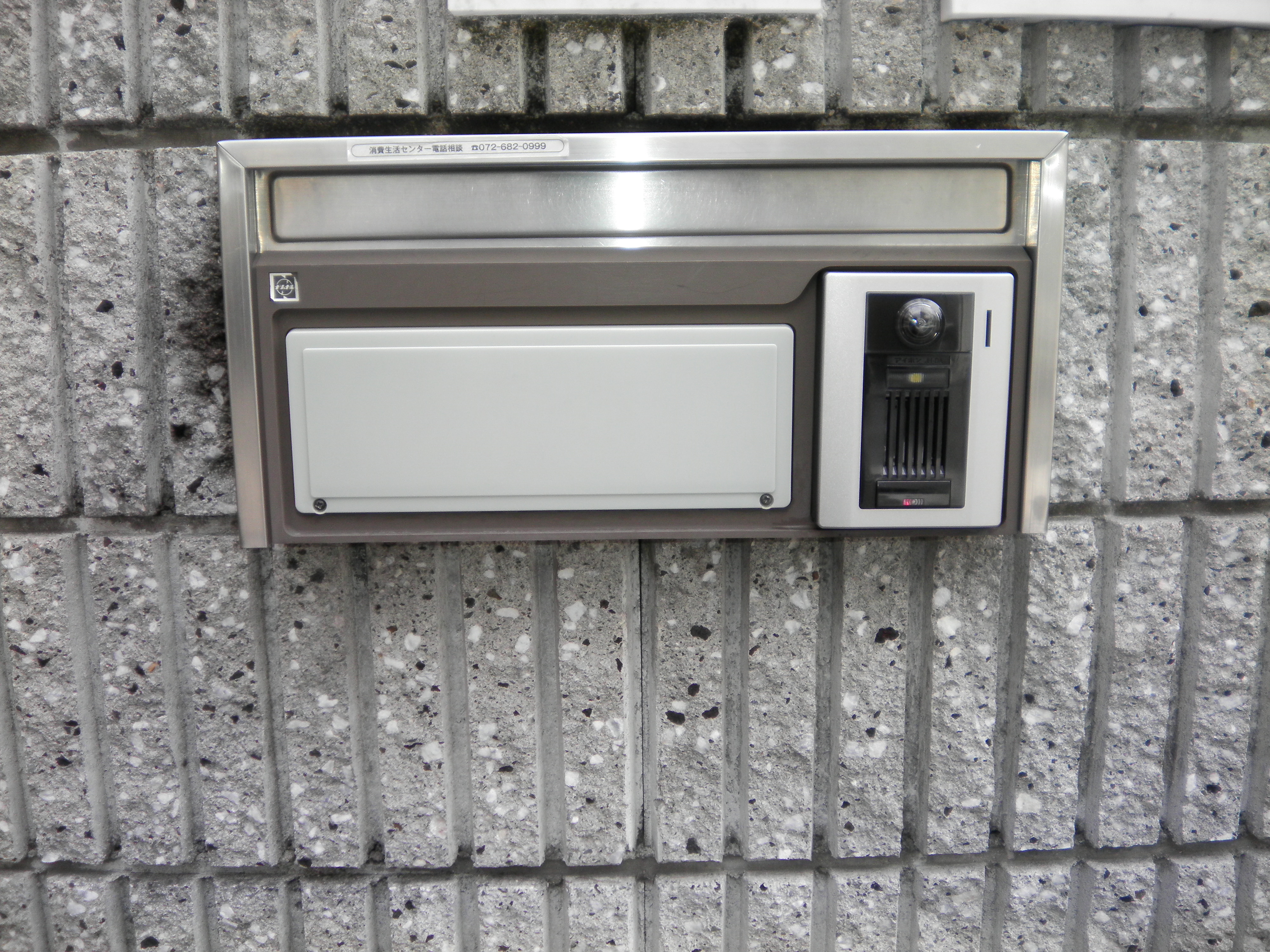

三台のモニターがあります。玄関子機も取り替えて今回はすべての機器の
接続が終わりました。モニター確認、室内コール、玄関コールを確認して
作業終了です。今回は機器が間に合わず、カラオケルームには後日、
フラッシュコールを取り付けさせて頂きます。

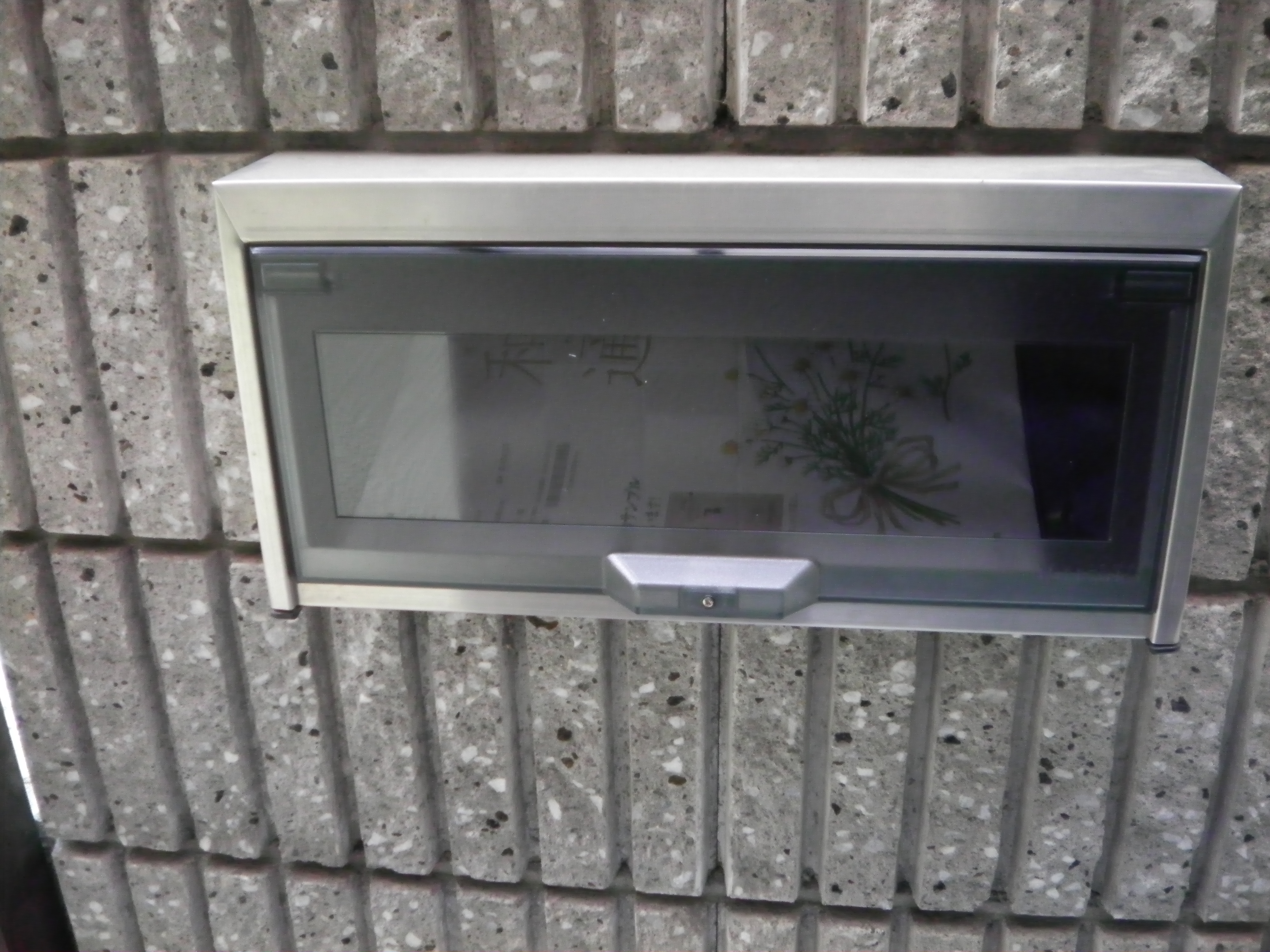

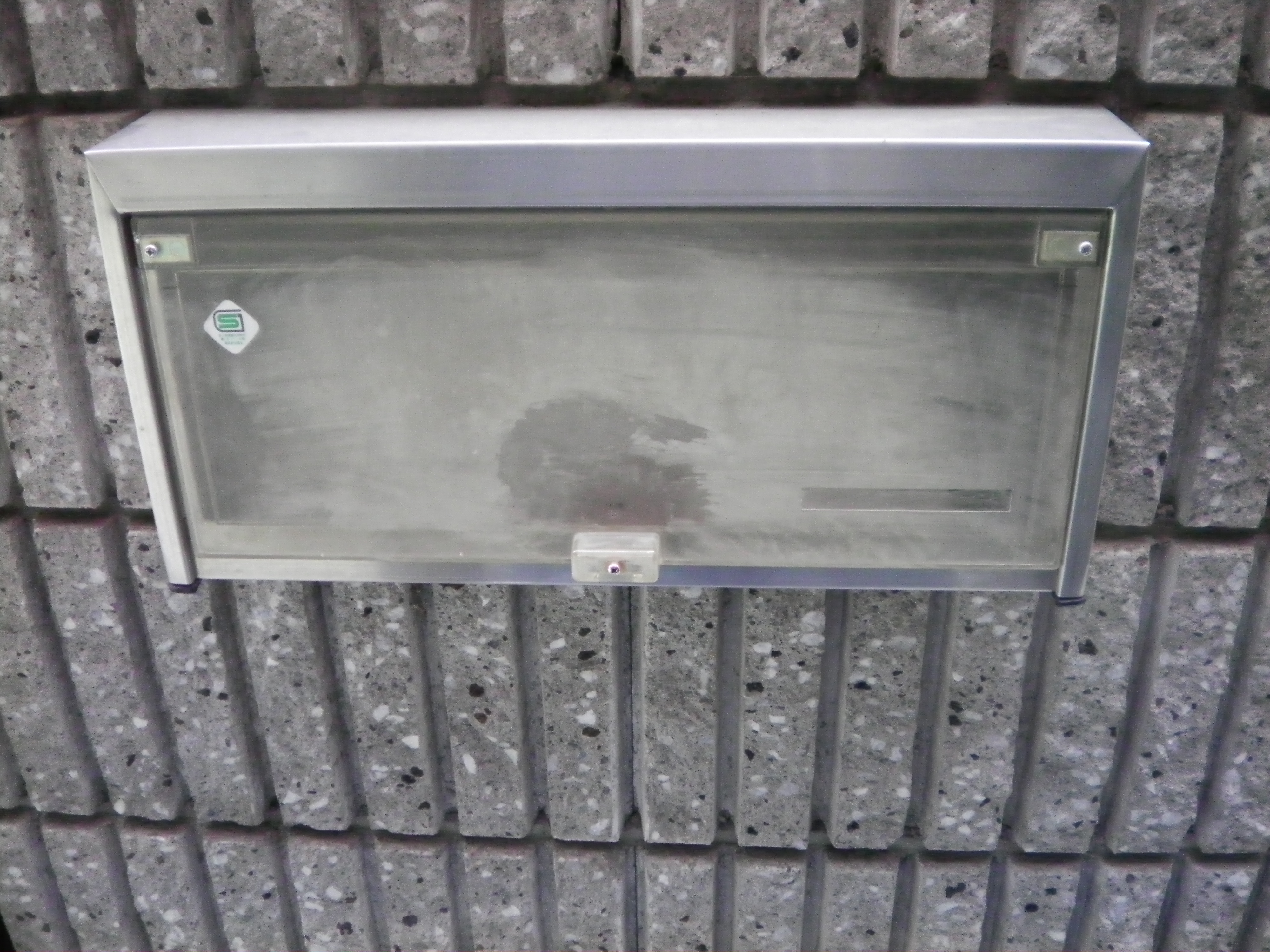

サインポストの裏板も取り替えさせて頂きました。塗装の時に
職人さんが間違ってシンナーで汚れを拭き取ったら左のように
なってしまったとかで、ポストの中も見えるようになりました。

K様、ご用命頂きありがとうございました。
高槻市安満での現場でした。
